KA-52

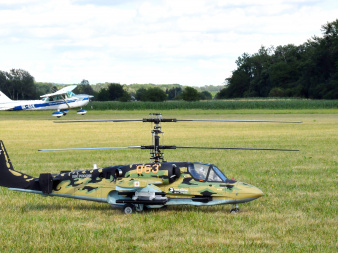

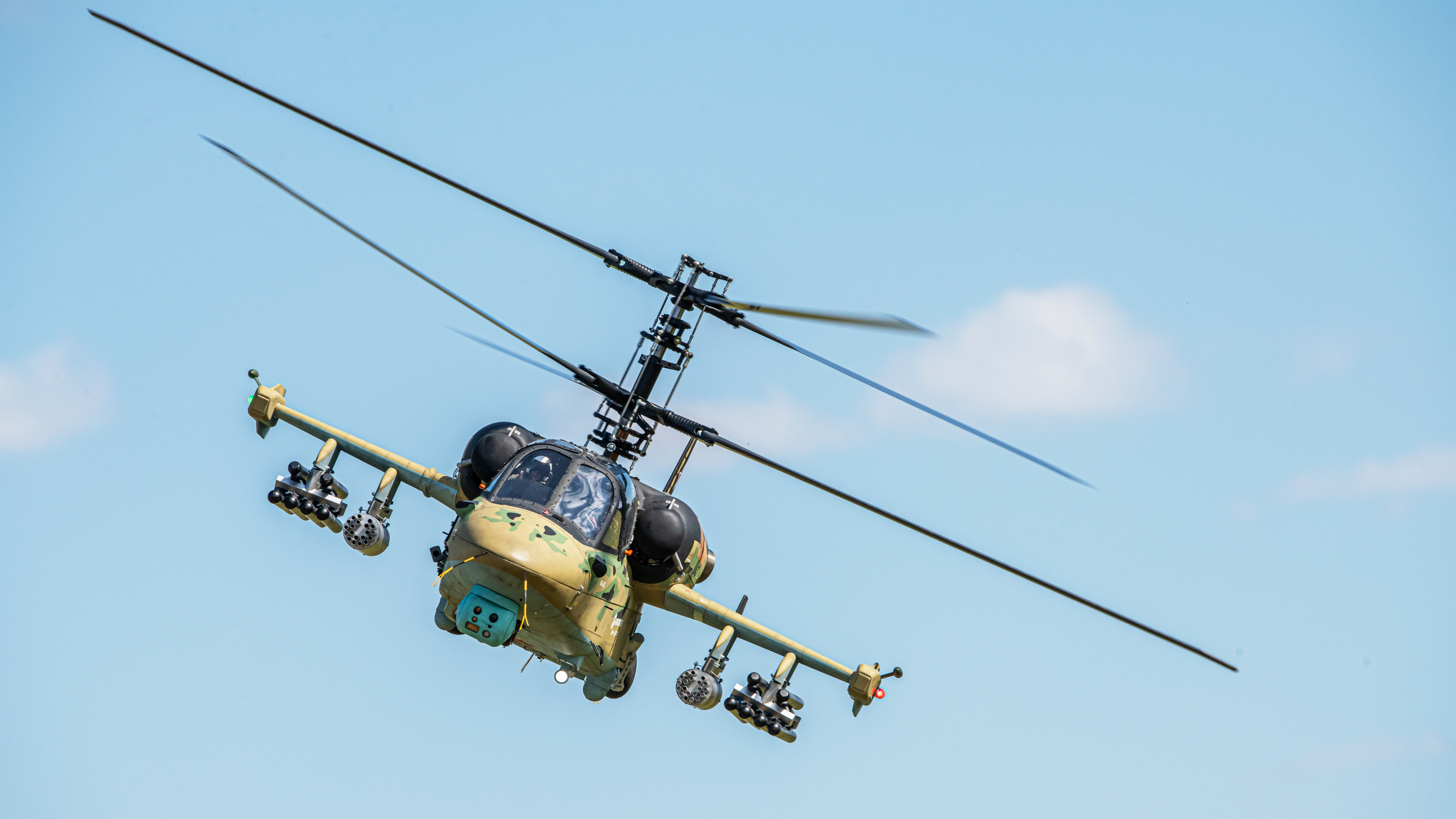

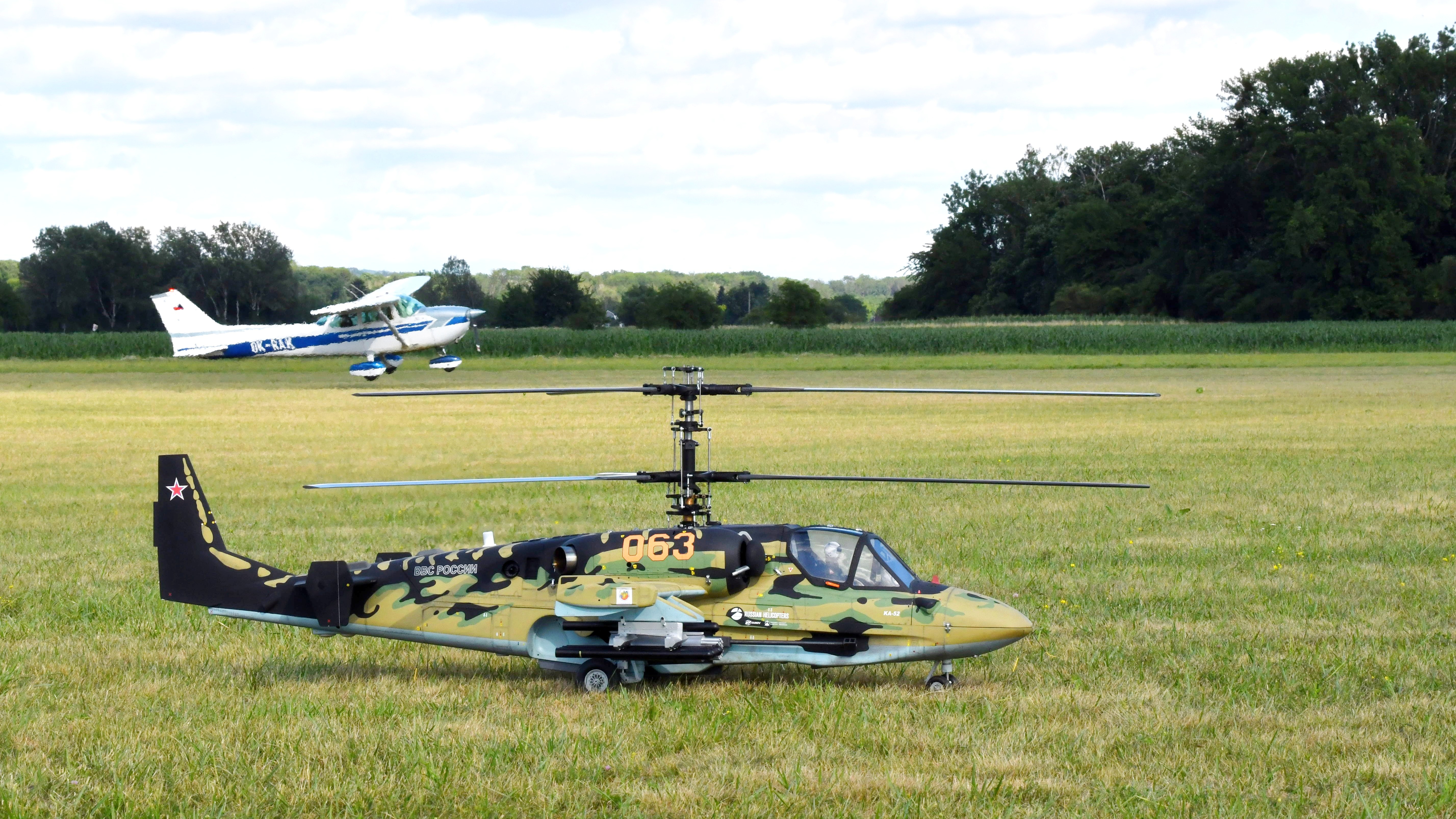

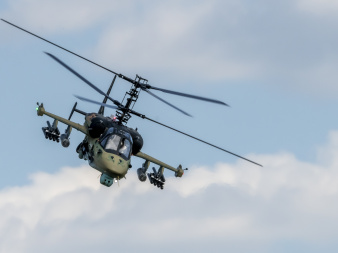

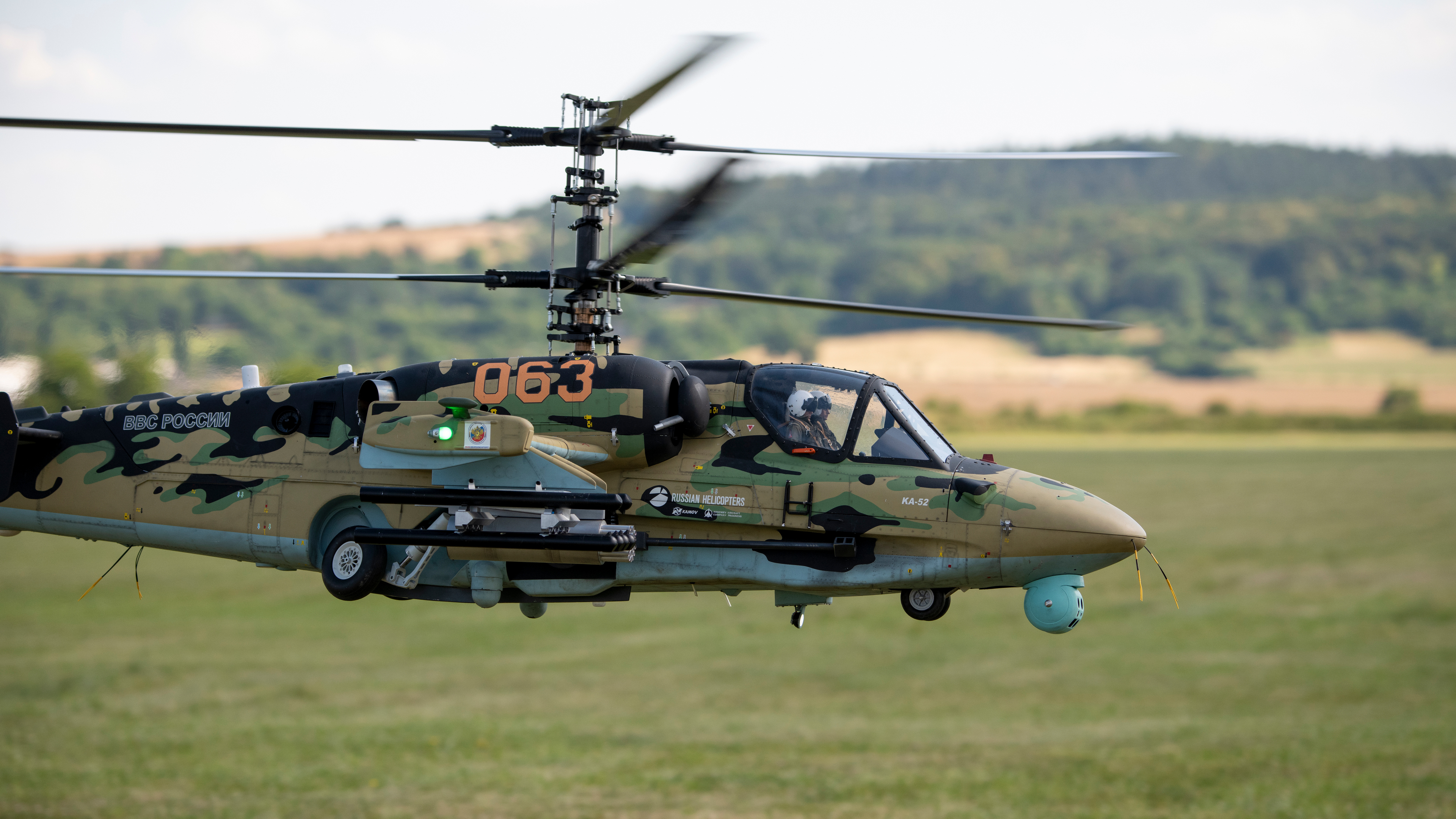

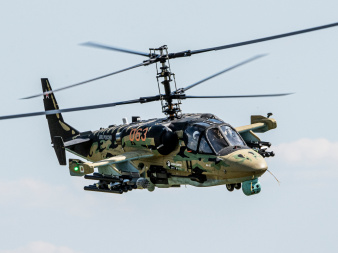

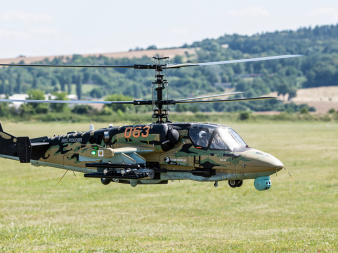

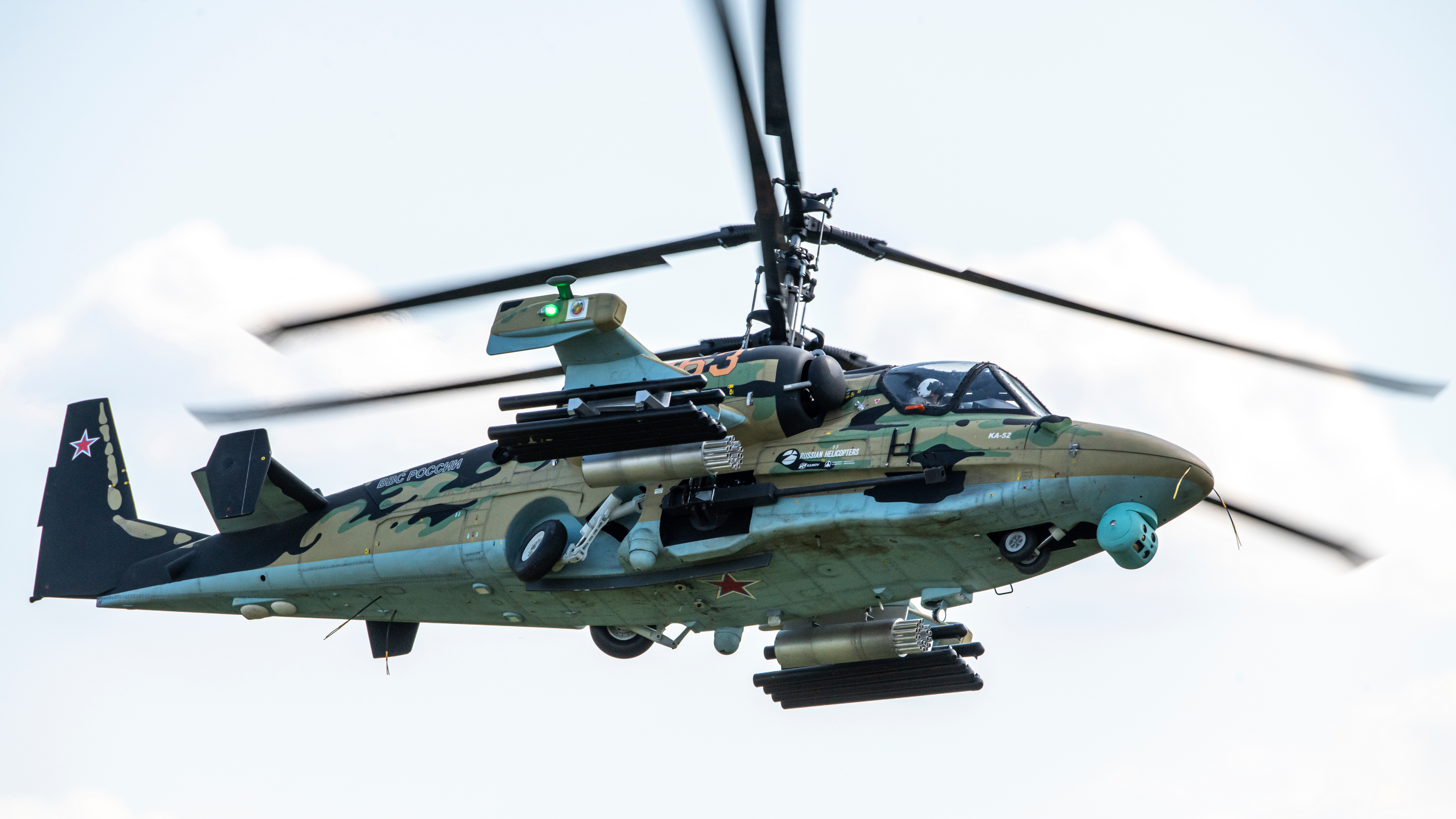

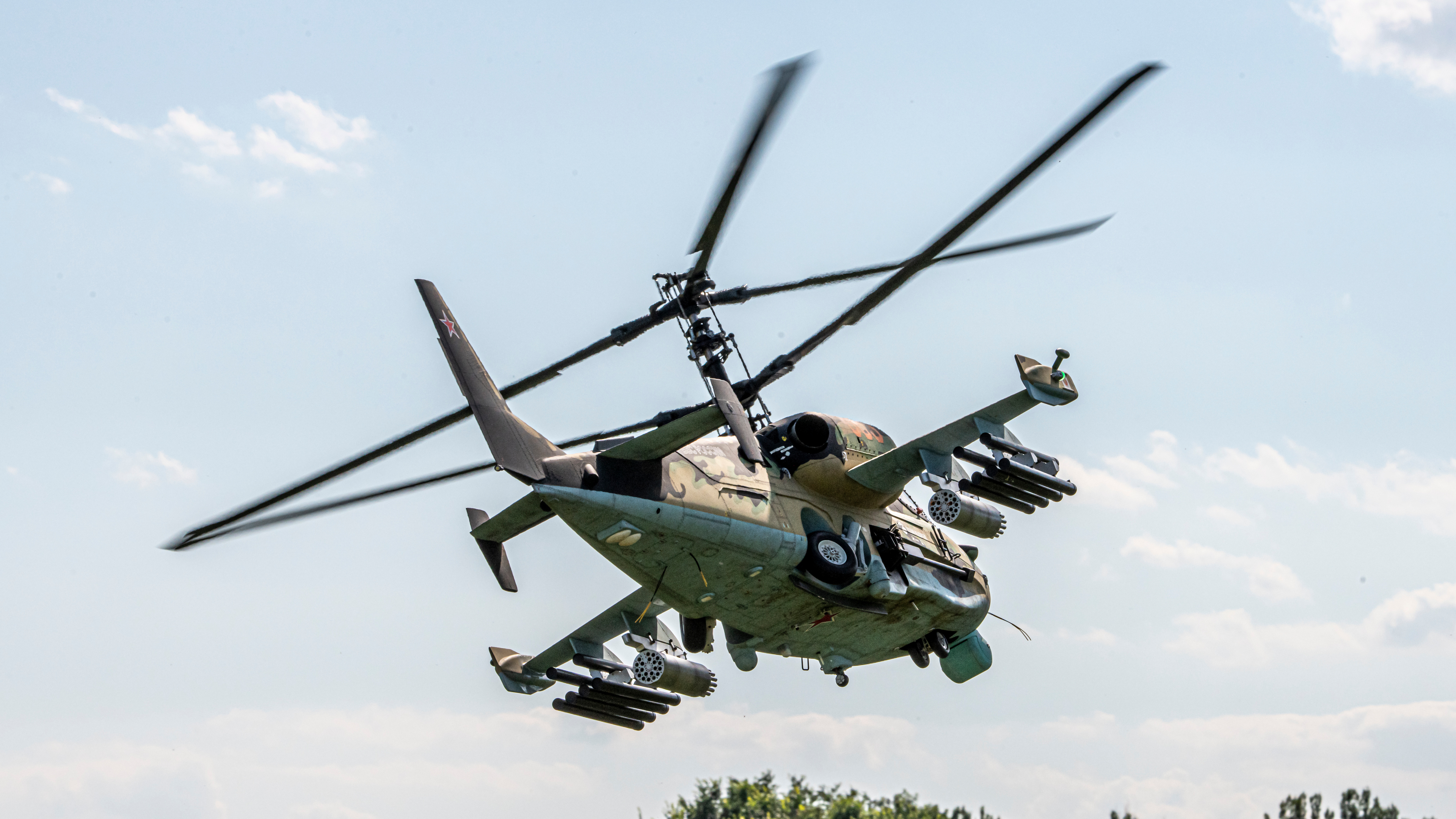

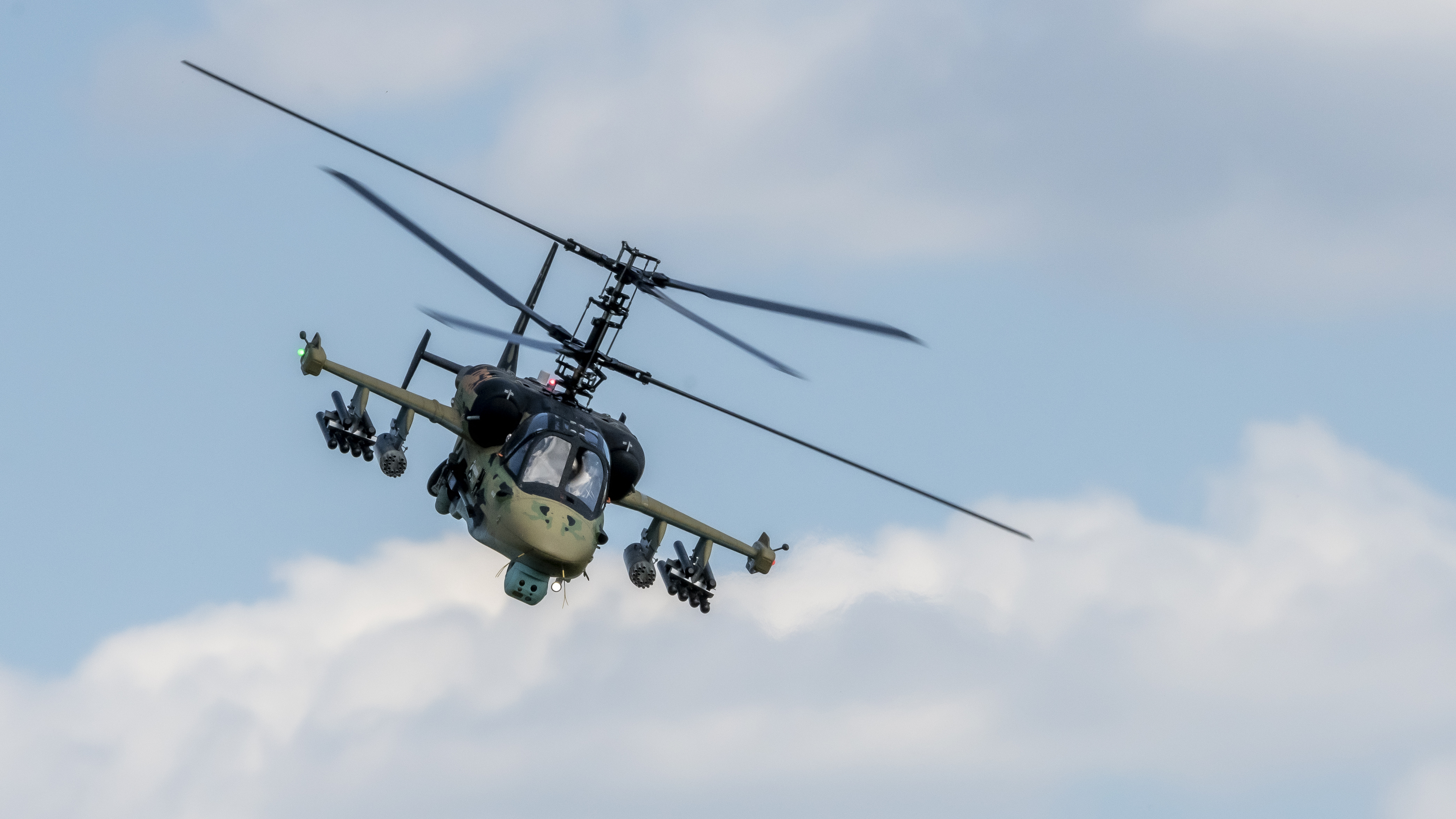

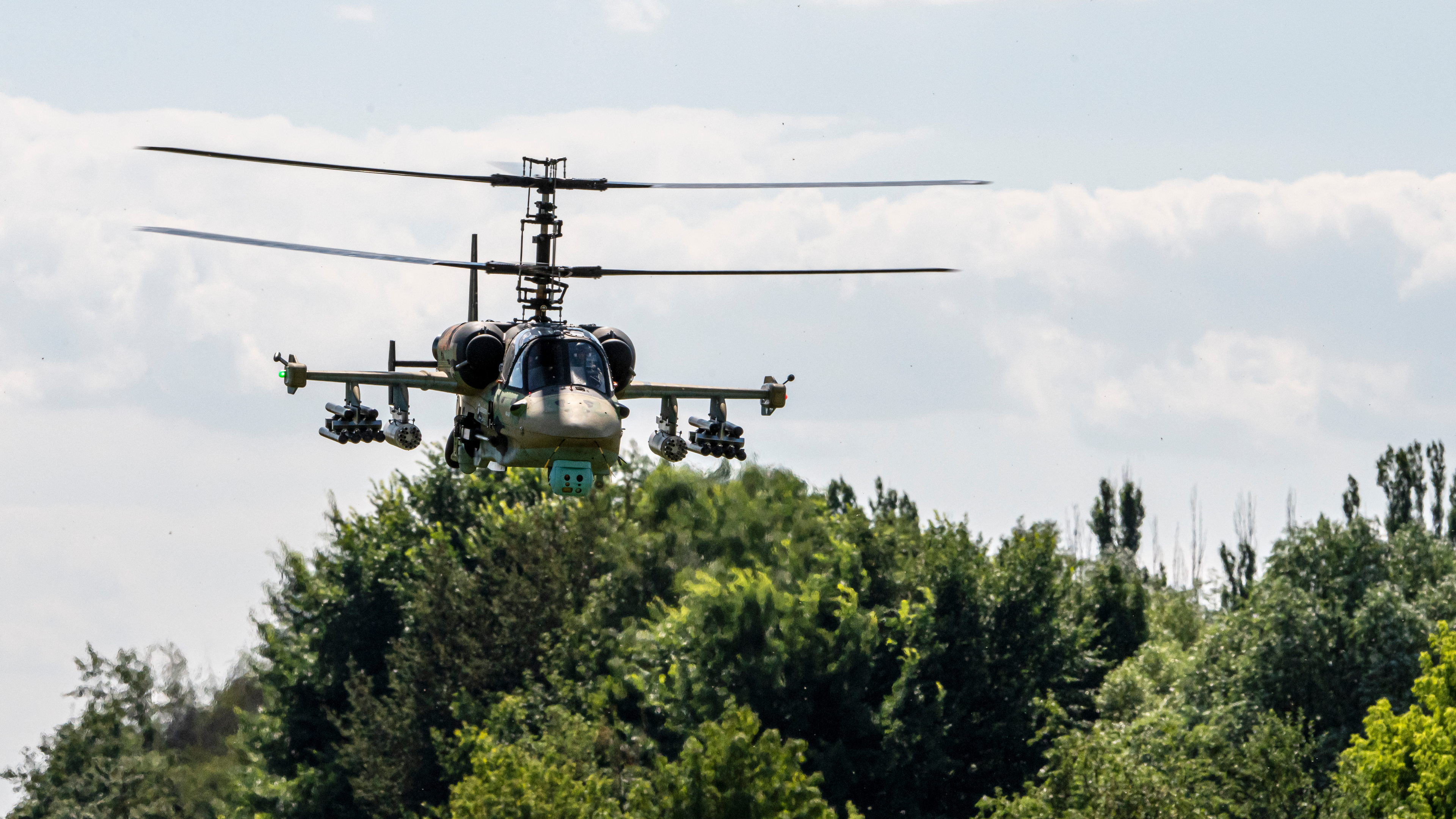

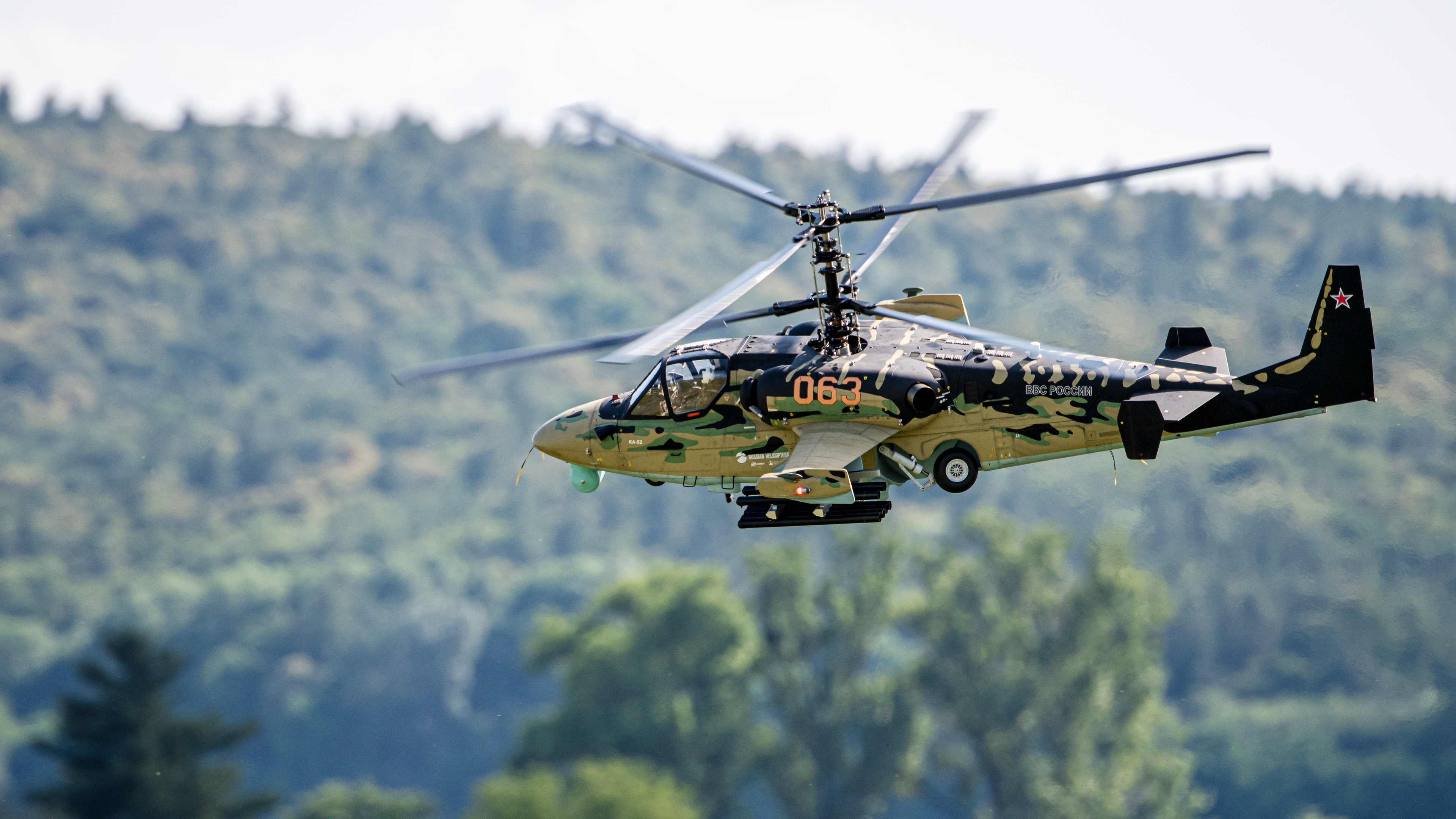

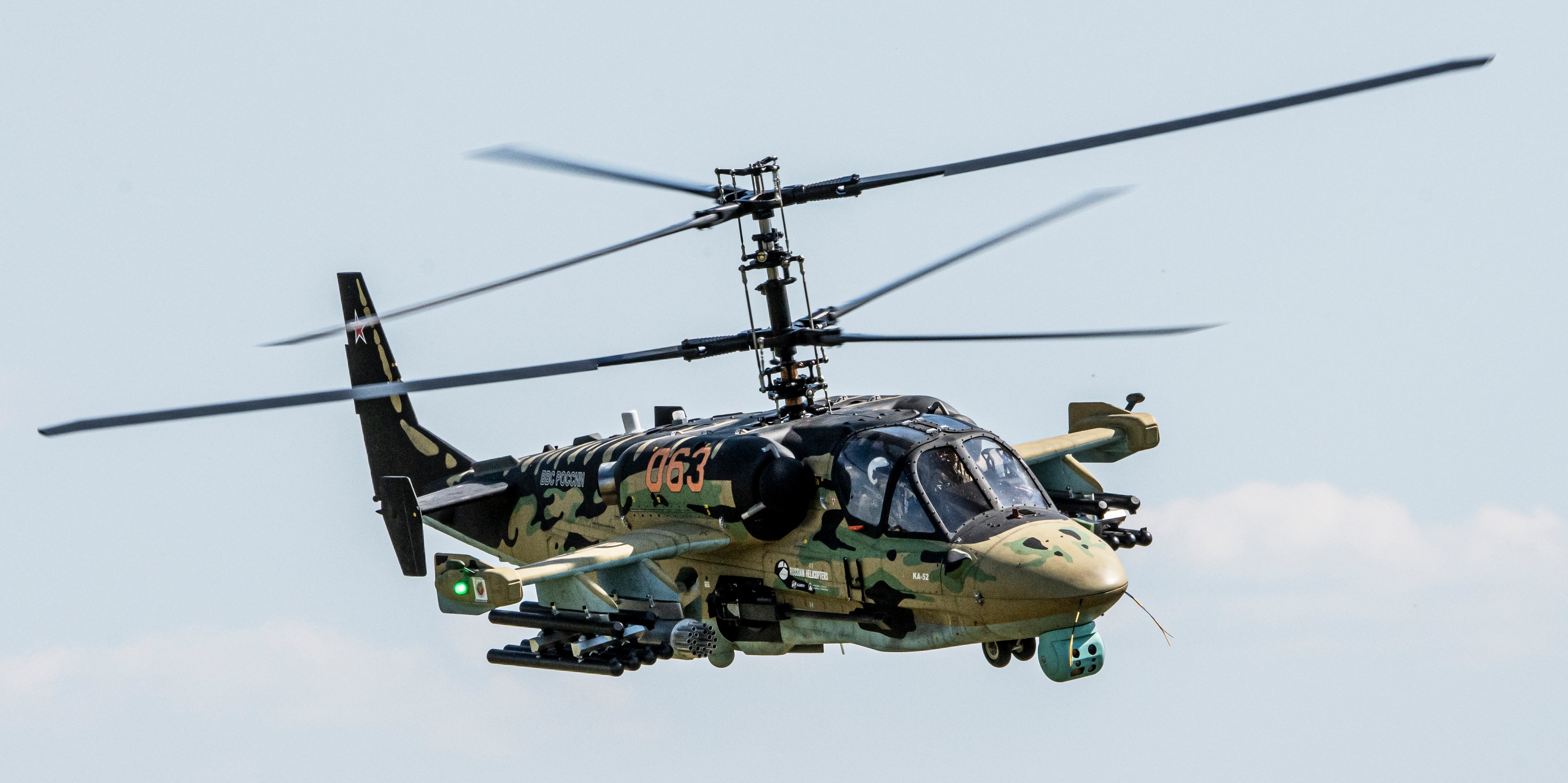

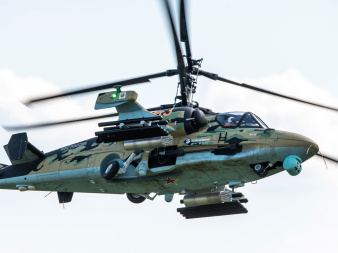

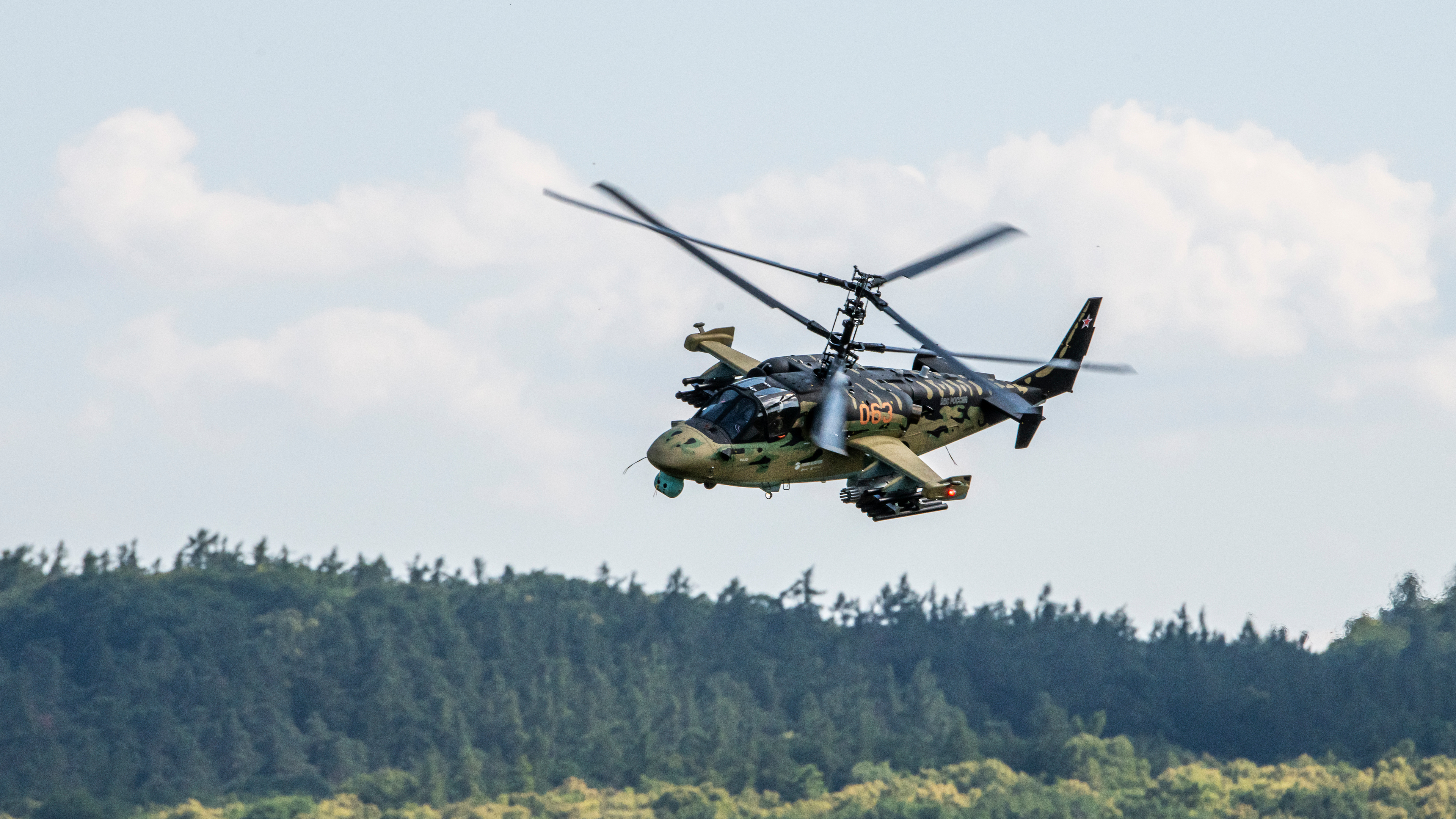

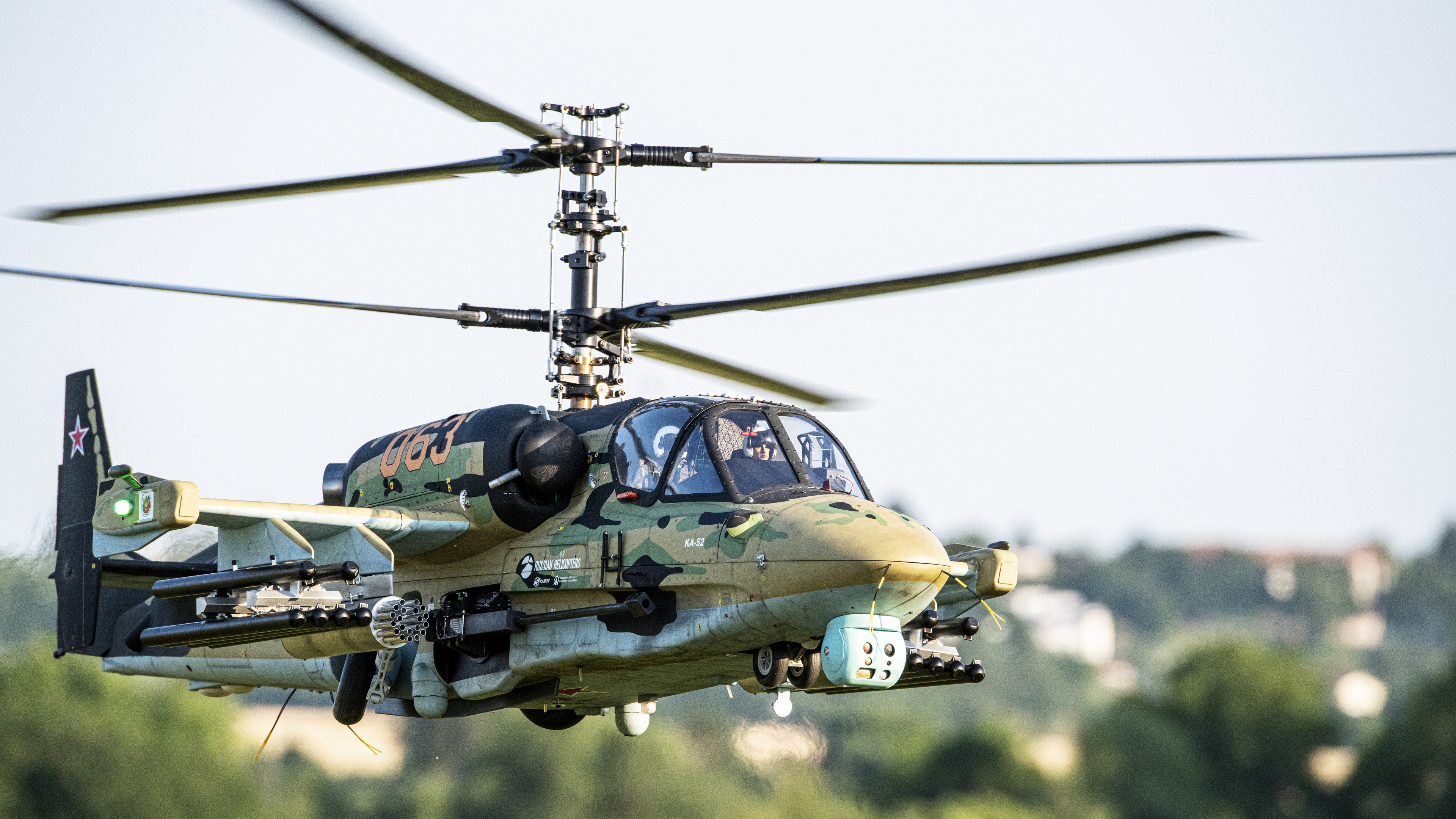

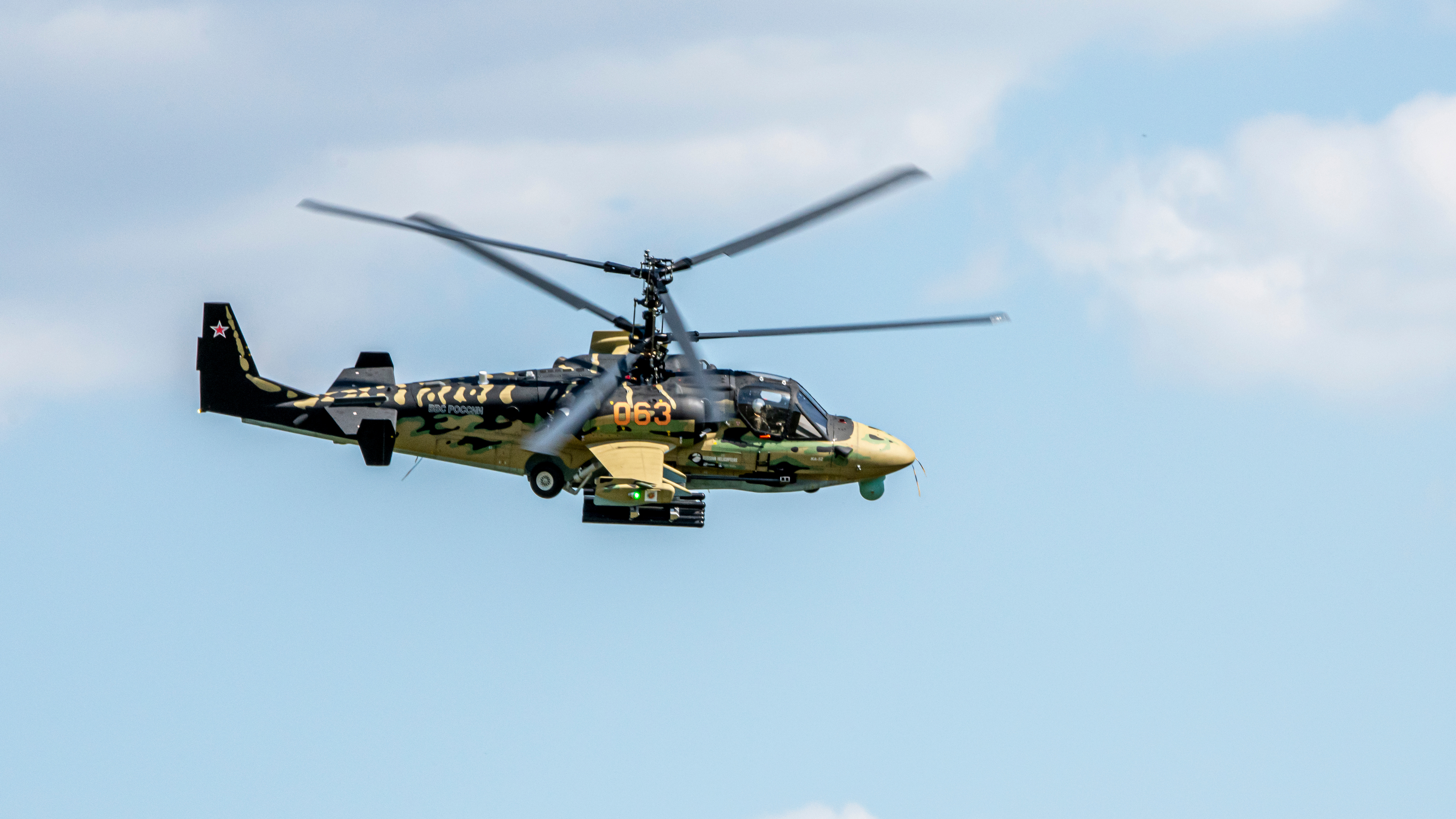

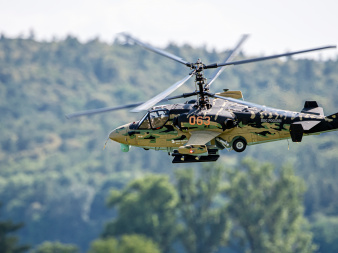

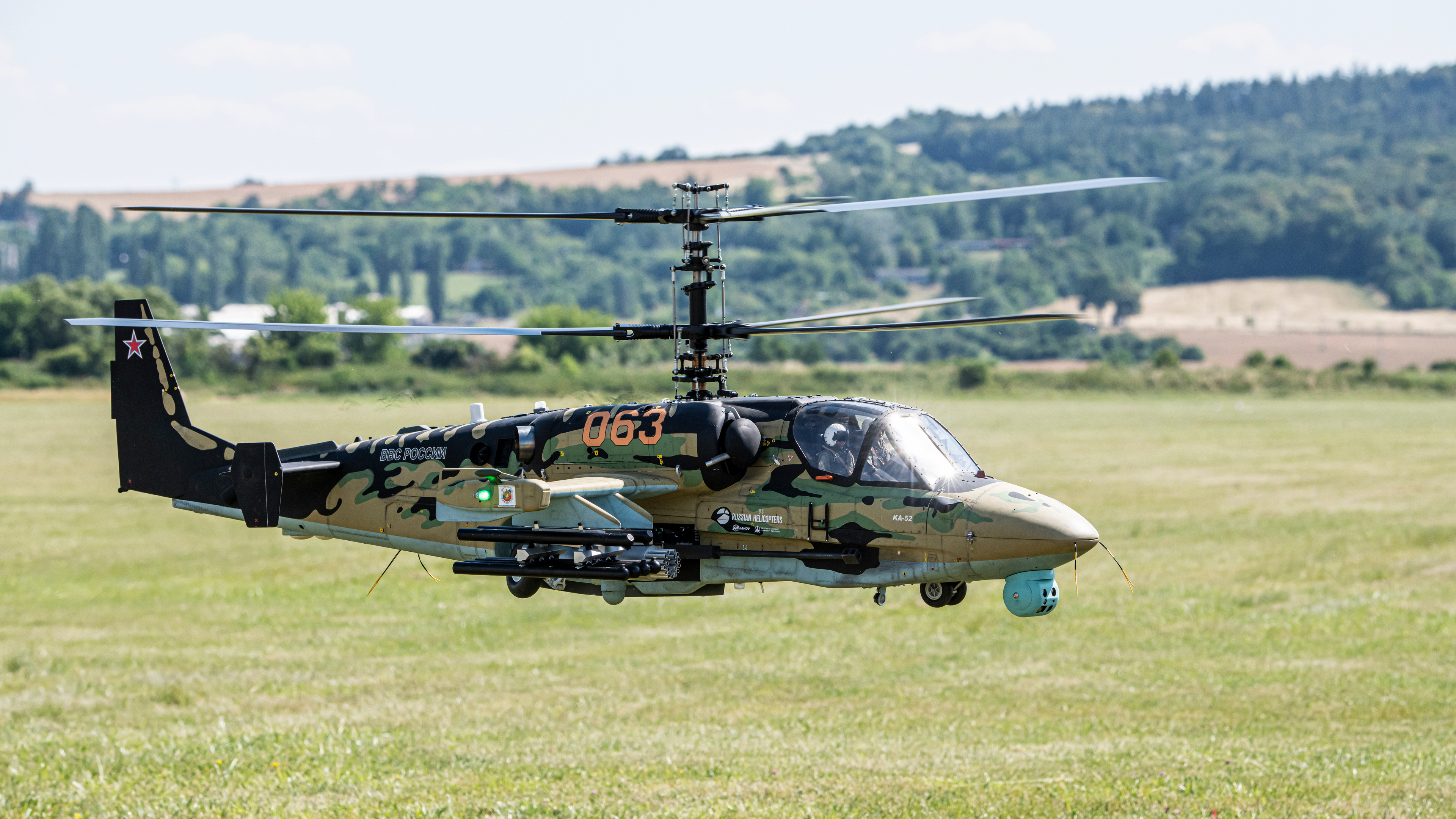

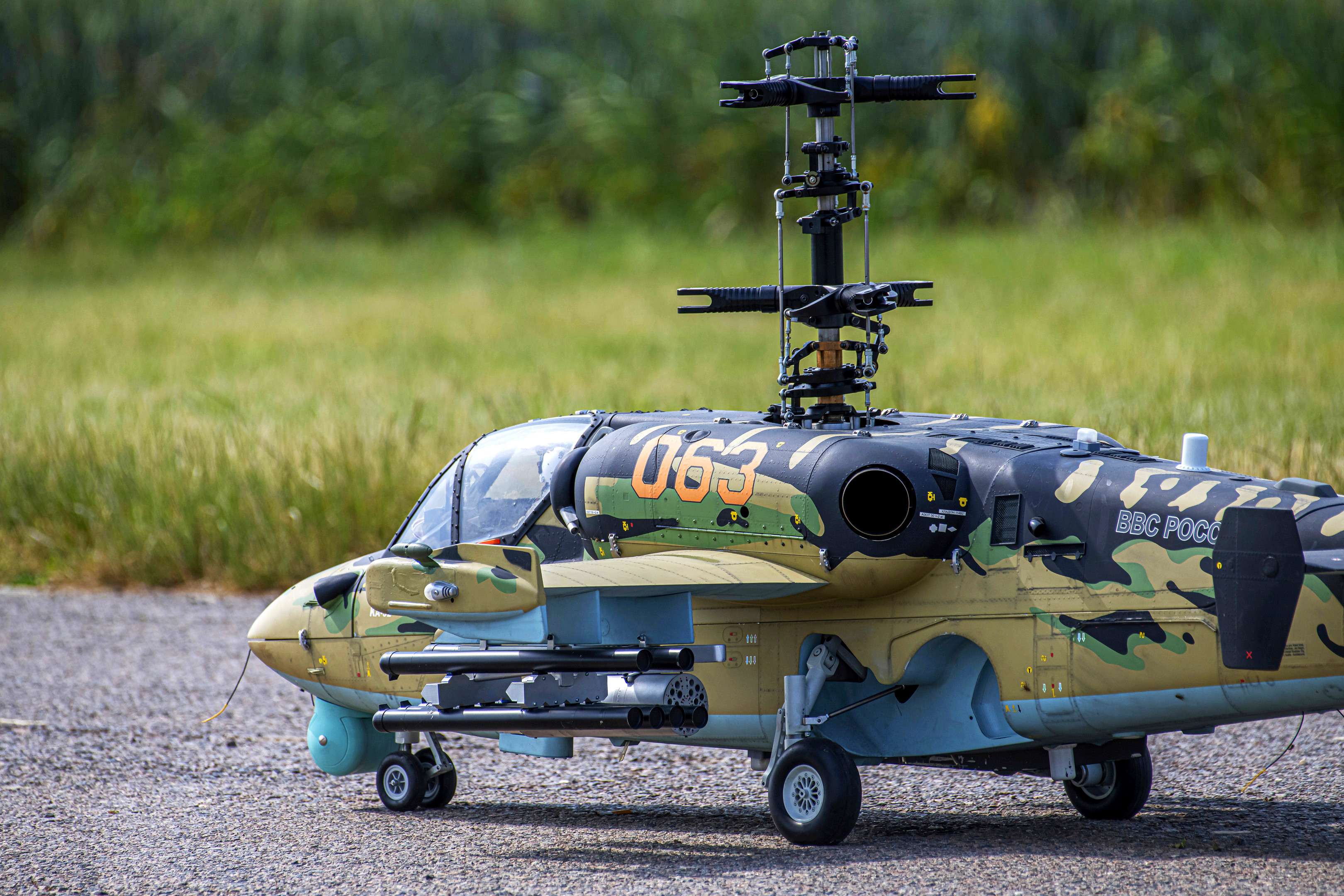

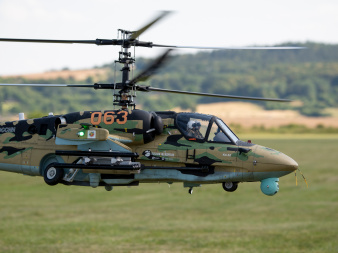

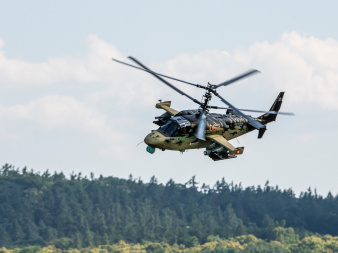

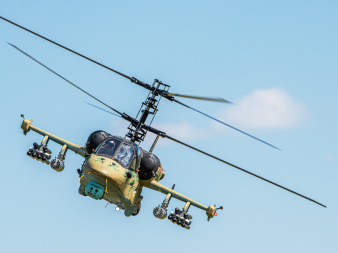

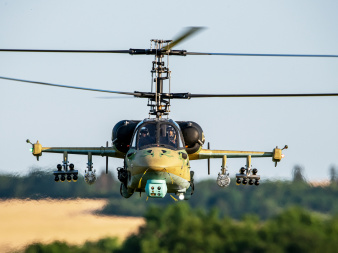

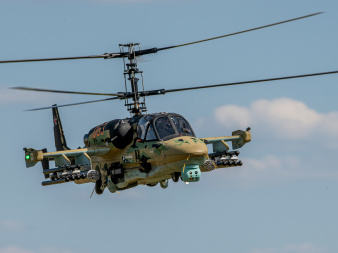

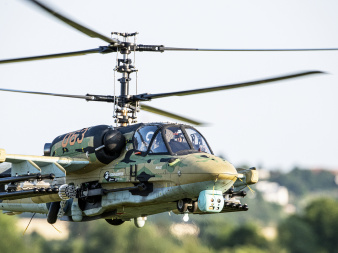

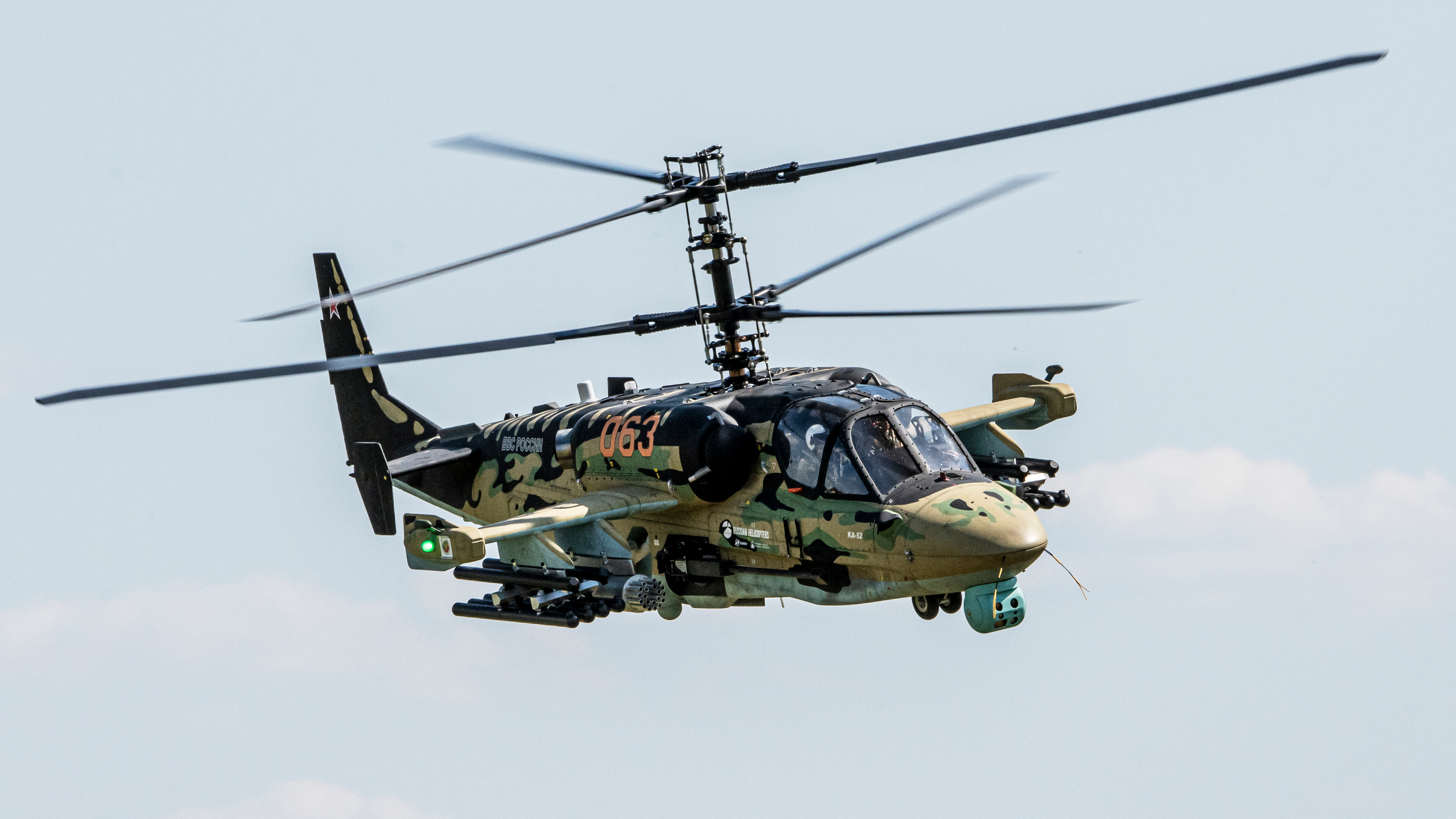

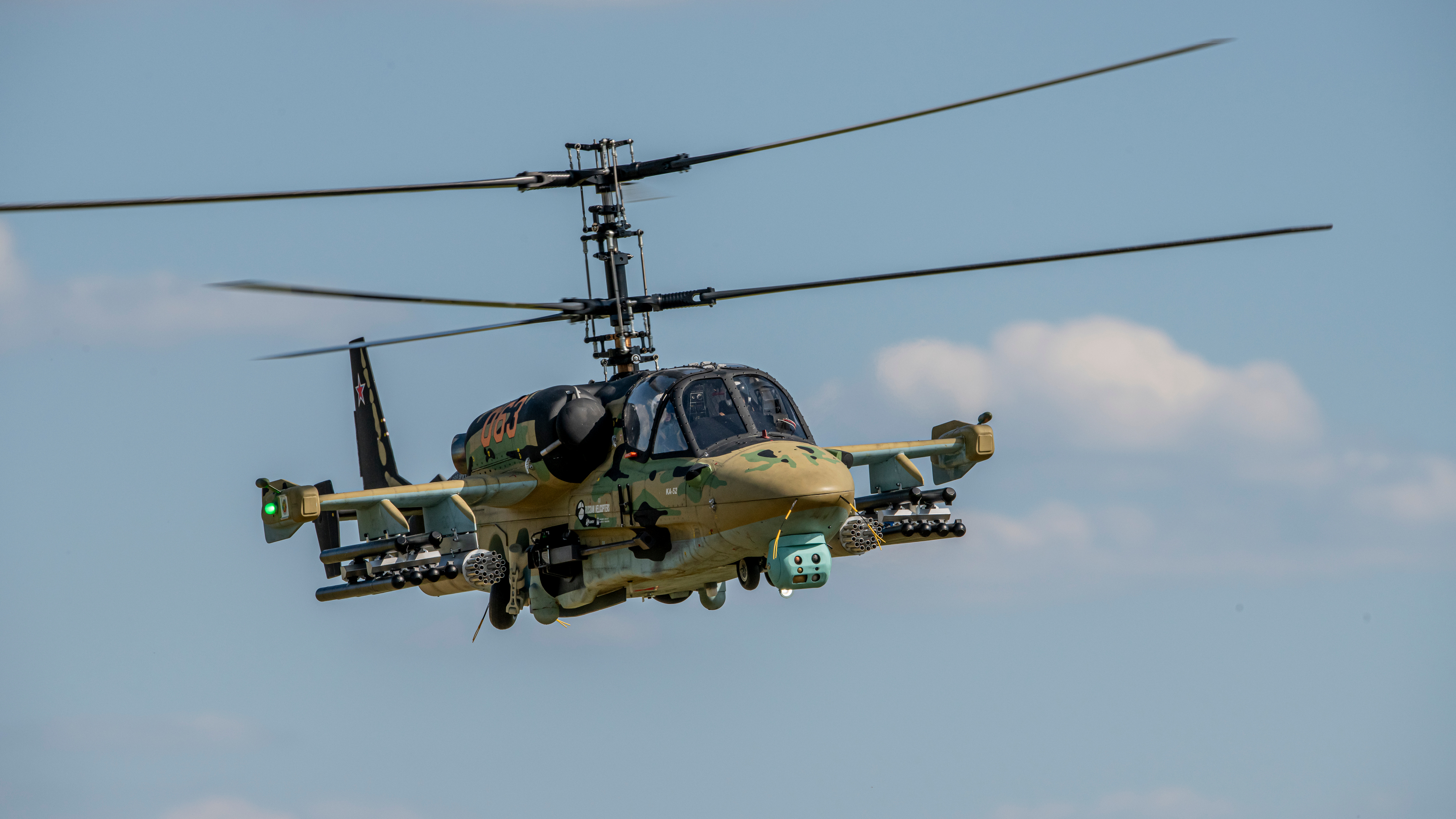

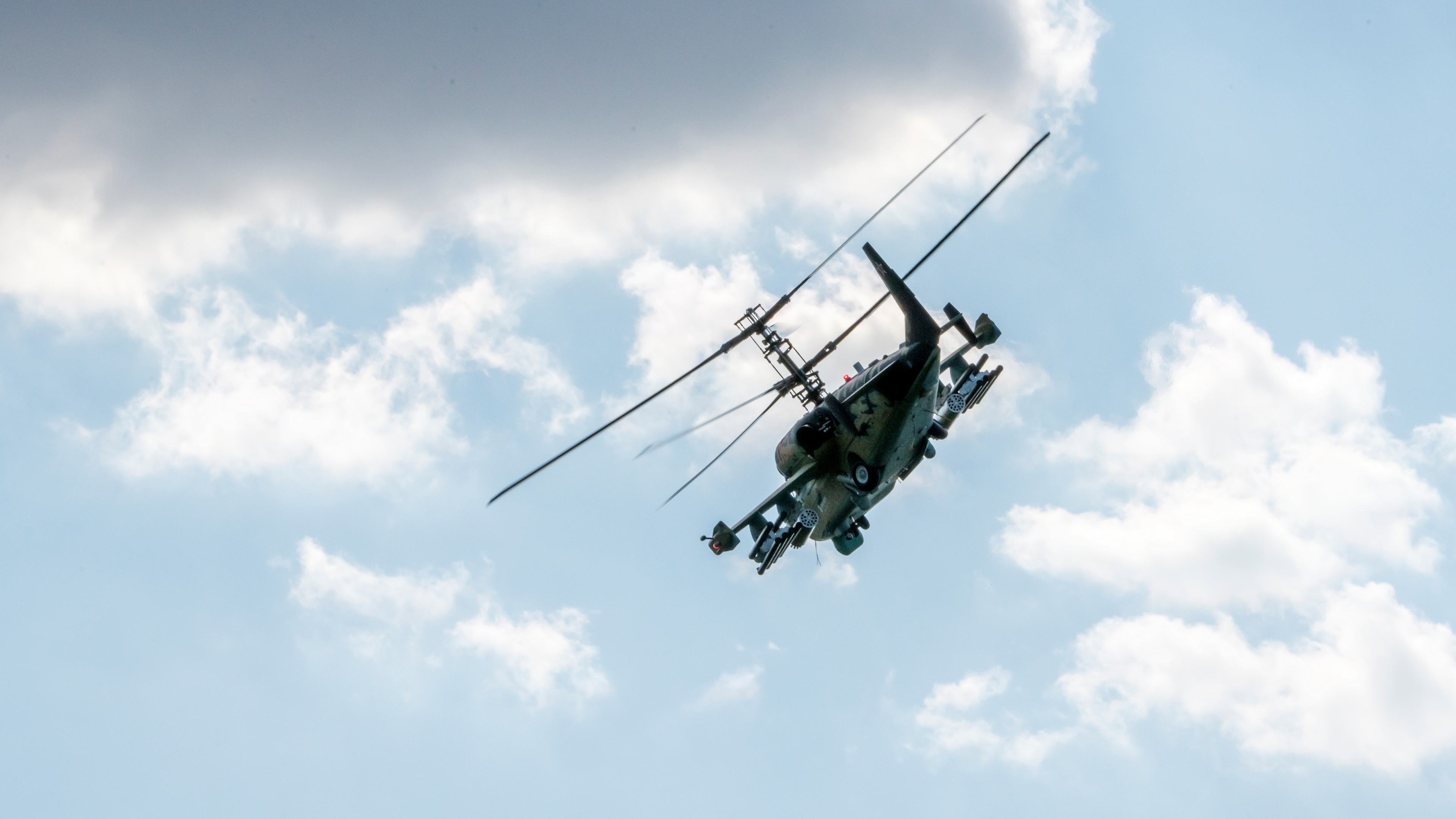

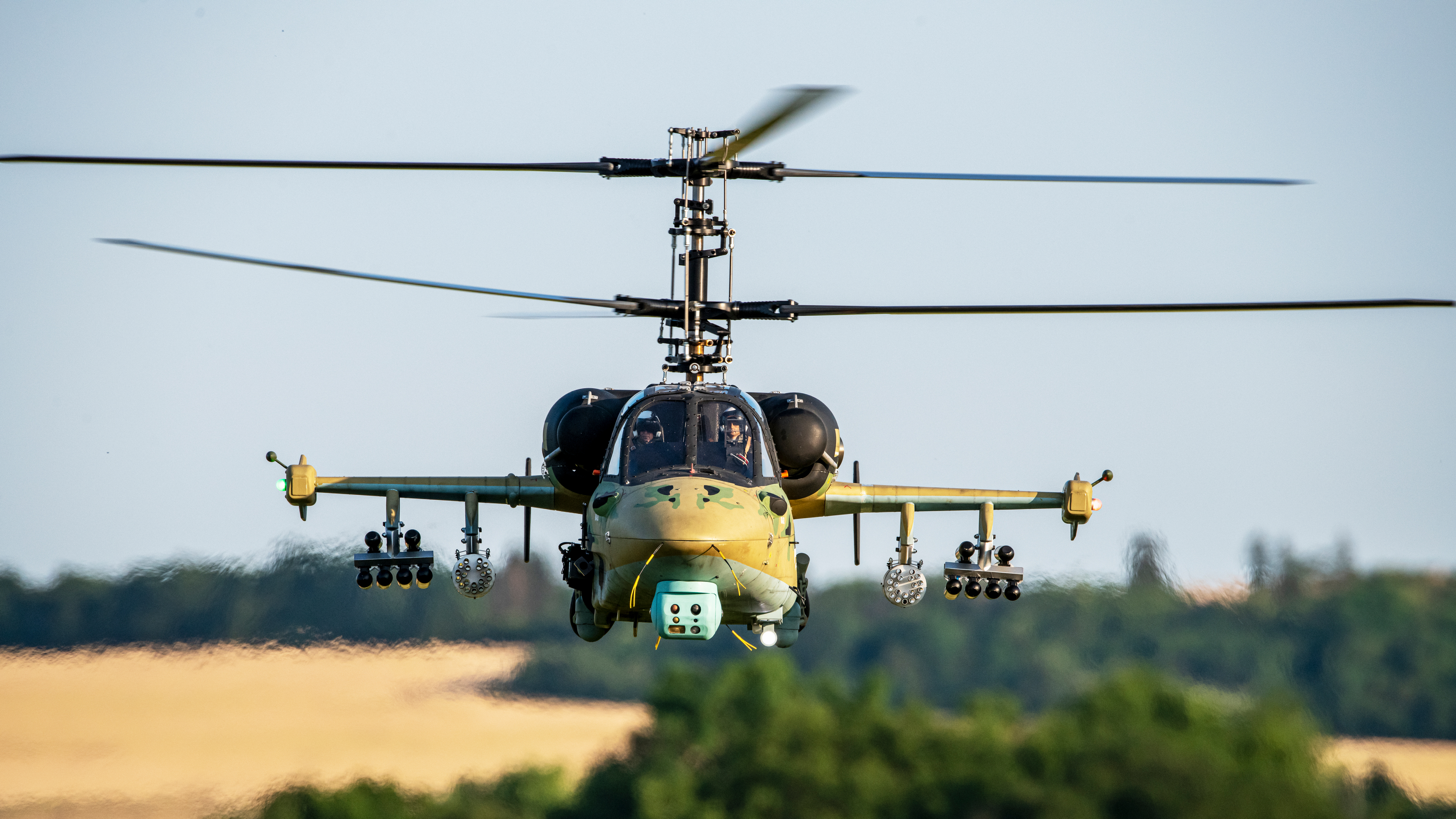

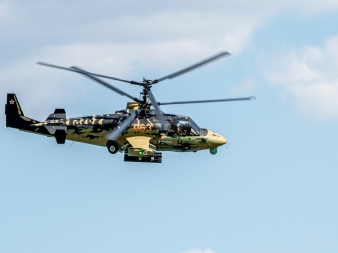

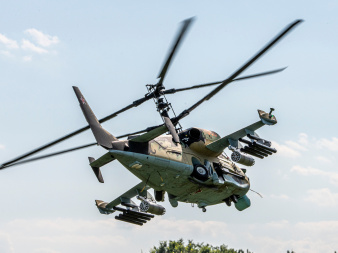

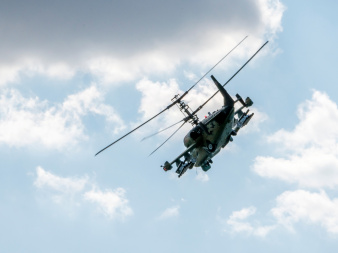

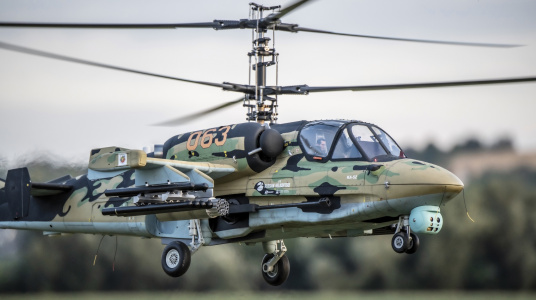

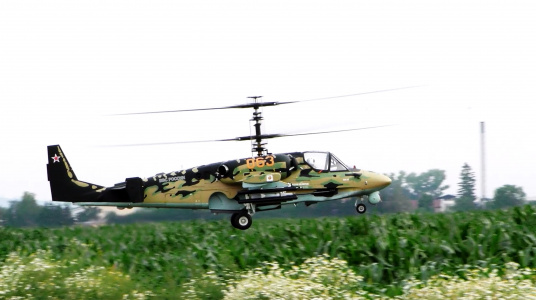

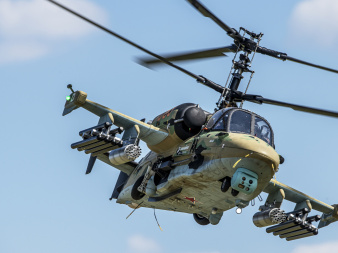

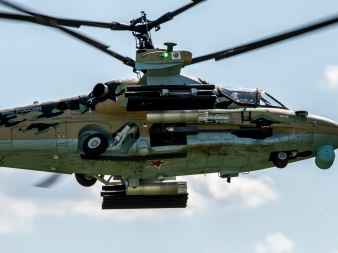

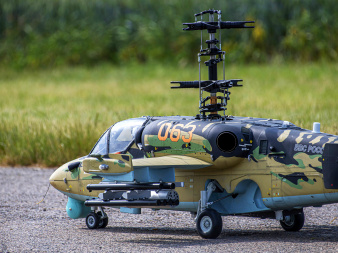

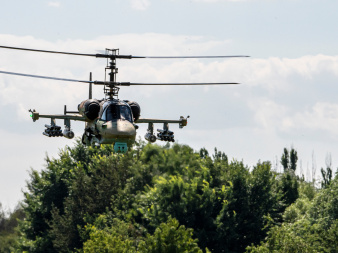

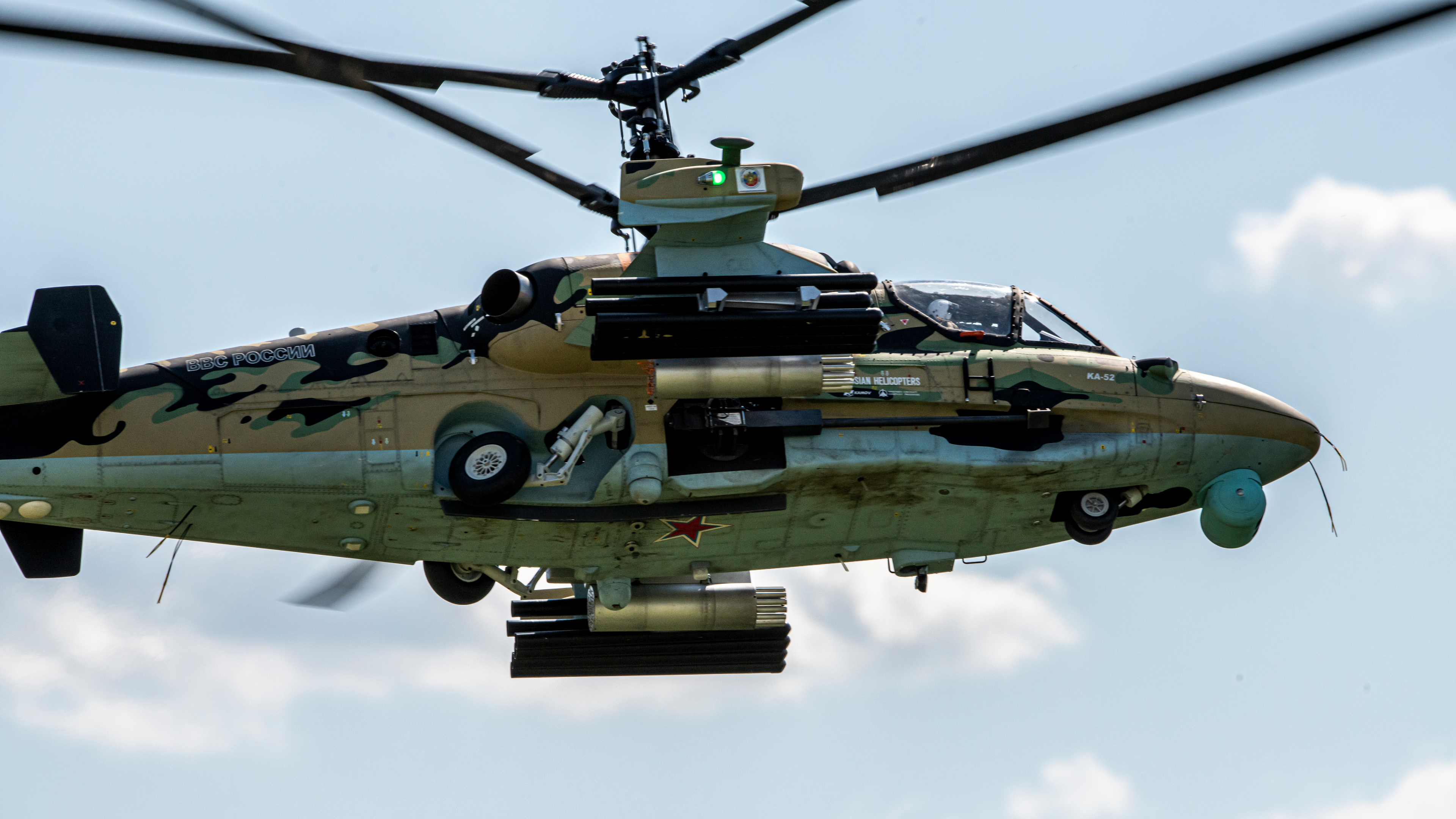

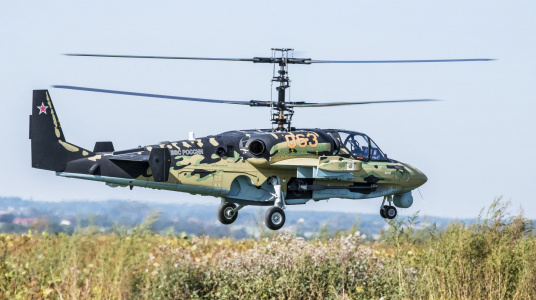

Je ruský bojový vrtulník, který se stal předlohou třetí vlastní konstrukce vrtulníku s koaxiálními rotory. Samotná konstrukce byla technickou výzvou vzhledem ke složitosti koaxiálního rotoru a také pohonu dvěma turbínami spojené spojovací převodovkou s šikmými kalenými a broušenými zuby v olejové lázni. V olejové lázni také pracuje rozvodovka rotorových listů ... Vrtulník je postaven v měřítku 1 : 5,6. Délka 2524 mm, šířka 1400 mm, výška 900 mm, hmotnost 24,5 kg, dva rotory o Ø 2600 mm.

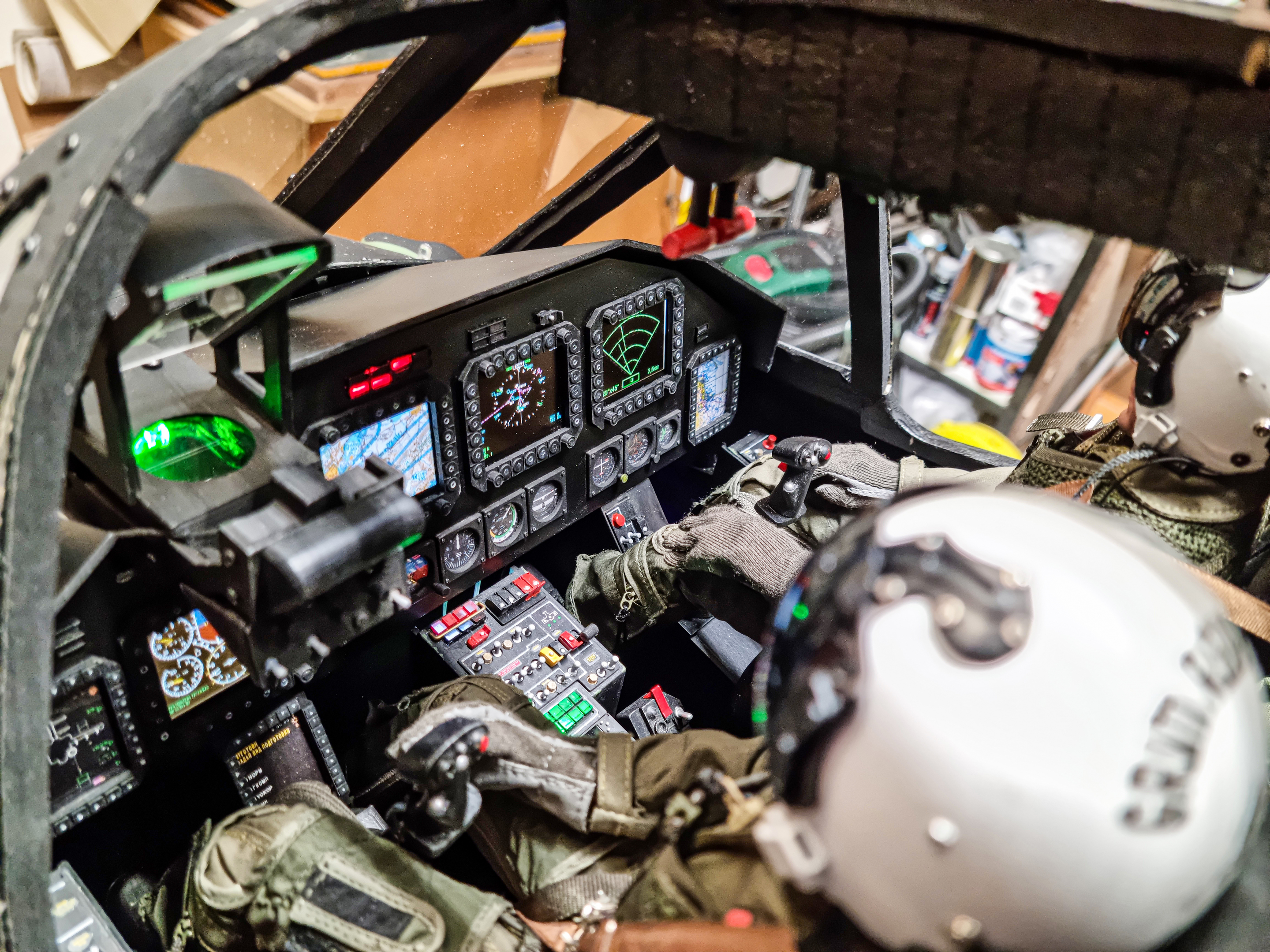

Pohon obstarávají dvě turbíny Jakadofsky 2x 6 kW při 100 000 ot./min. Otáčky rotoru 880 ot/min. Palivo kerosin Jet A1. Vše bylo podřízeno co nejnižší hmotnosti. Trup vrtulníku je vyroben z uhlíkových vláken, nosná konstrukce z vyskopevnostní Al slitiny 7075, výfuky a táhla z titanu. Rotorové hřídele nejdelší Ø20x630 je vrtaná v celé délce z materiálu 14220, cementovaná a broušená. Palubní elektronika 8,4 V, přijímač, vysílač a telemetrie od firmy Jeti. Serva od firmy Futaba HPS H700 44kg/cm a HPS A700 74 kg/cm.
