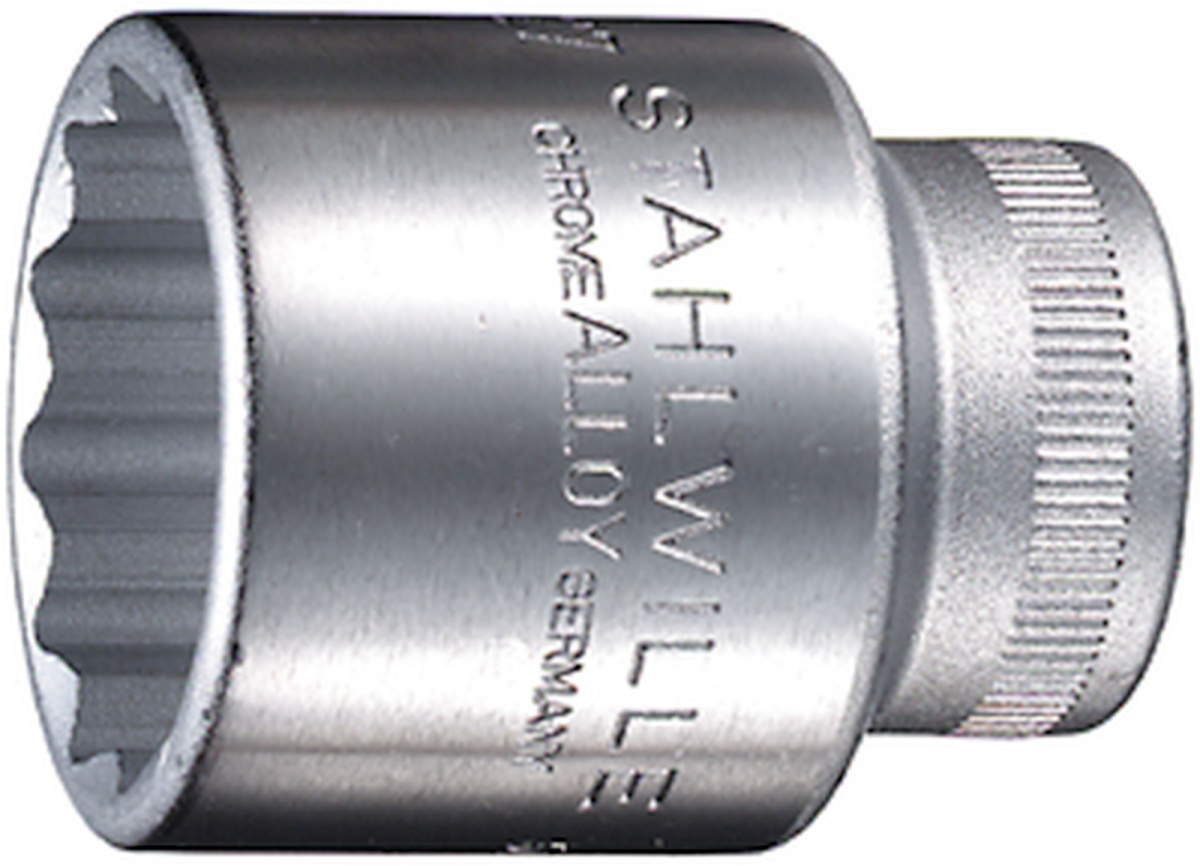

Popis produktu
Nástrčná hlavice metrická: DIN 3124/ISO 2725-1, E DIN EN 3709, ASME B 107.5 M, americká: ASME B 107.1, Fed. Spec. GGG-W-641, SAE AS 954-E (zkuební hodnoty), HPQ®-Ocel vysoké kvality, chromovaná.
Produktové číslo: 50A 25/32
Výrobce: Stahlwille
Specifikace
Varianty

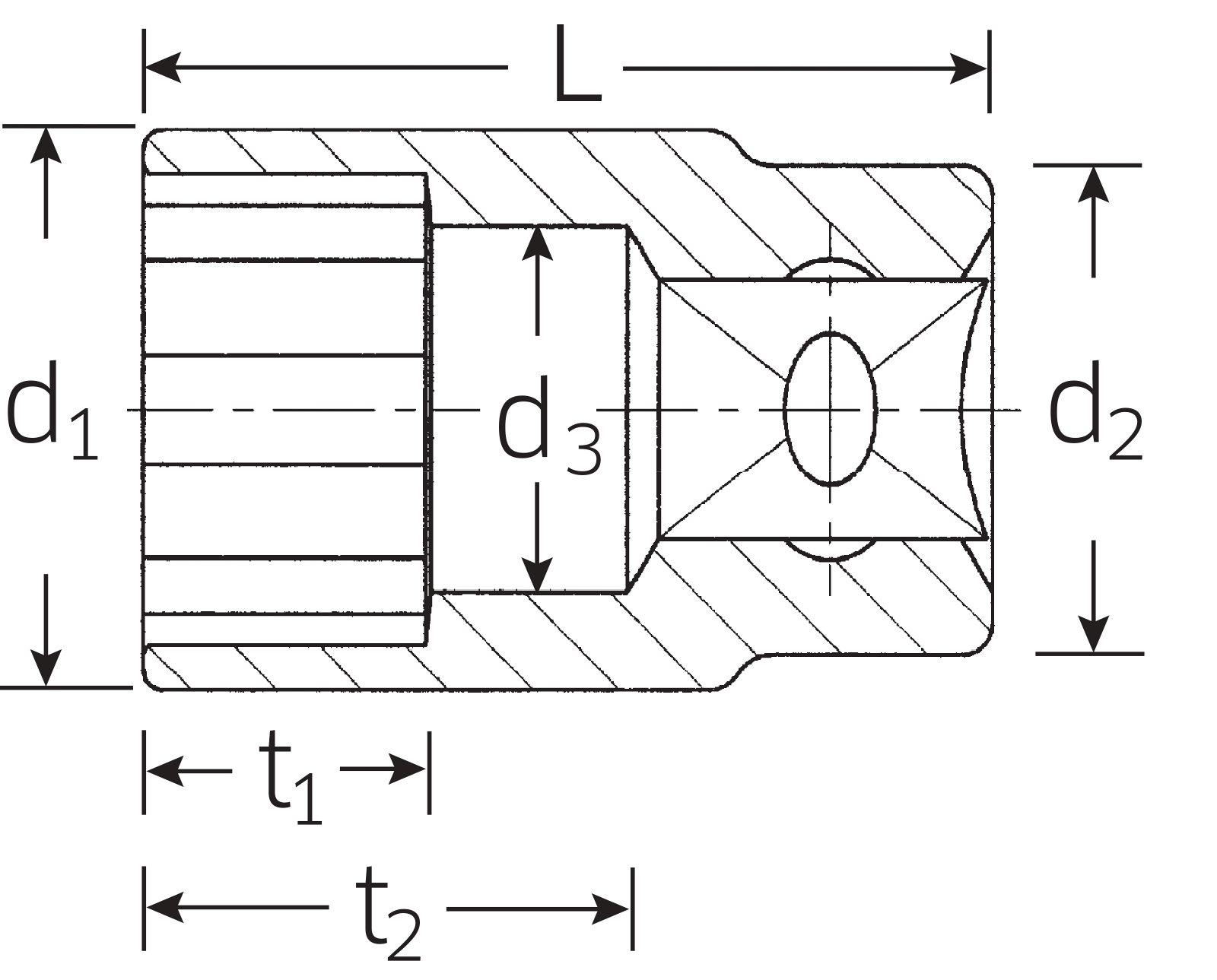

| Číslo | Skladem | A " |
d1 mm |
d2 mm |
d3 mm |
L mm |
t1 mm |
t2 mm |
S |
R g |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50A 3/8 | 0 | 3/8 | 14,3 | 22 | 8,3 | 38 | 9 | 22 | 10 | 57 |
|
| 50A 7/16 | 0 | 7/16 | 16,3 | 22 | 9,9 | 38 | 9 | 22 | 10 | 59 |
|
| 50A 1/2 | 0 | 1/2 | 18,3 | 22 | 11,5 | 38 | 13 | 22 | 10 | 59 |
|
| 50A 9/16 | 0 | 9/16 | 20,3 | 22,7 | 13,1 | 38 | 13 | 20,2 | 10 | 62 |
|
| 50A 19/32 | 0 | 19/32 | 21,3 | 22,7 | 13,5 | 38 | 13,5 | 20,1 | 10 | 61 |
|
| 50A 5/8 | 0 | 5/8 | 22,4 | 23,7 | 15 | 38 | 13,5 | 19,6 | 10 | 62 |
|
| 50A 11/16 | 0 | 11/16 | 24,2 | 23,7 | 16,5 | 38 | 15,5 | 19,2 | 10 | 68 |
|
| 50A 3/4 | 0 | 3/4 | 26,2 | 25 | 18 | 38 | 16 | 21,7 | 10 | 78 |
|
| 50A 25/32 | 0 | 25/32 | 27 | 25 | 18,6 | 41 | 16 | 24,6 | 5 | 90 |
|
| 50A 13/16 | 0 | 13/16 | 28,2 | 25 | 19,4 | 41 | 16,5 | 24,3 | 5 | 95 |
|
| 50A 7/8 | 0 | 7/8 | 29,7 | 26 | 21 | 42 | 18 | 24,9 | 5 | 111 |
|
| 50A 15/16 | 0 | 15/16 | 32 | 26 | 22,6 | 42 | 18,5 | 24,4 | 5 | 121 |
|
| 50A 1 | 0 | 1 | 33,7 | 27 | 24,2 | 42 | 18,5 | 24 | 5 | 135 |
|
| 50 A 1 1/16 | 0 | 1 1/16 | 36,2 | 26 | 25,8 | 45 | 19,5 | 26,5 | 5 | 155 |
|
| 50A 1 1/8 | 0 | 1 1/8 | 38,1 | 28 | 27,4 | 45 | 20 | 26 | 5 | 167 |
|
| 50 A 1 3/16 | 0 | 1 3/16 | 39 | 28 | 28 | 45 | 20,5 | 25,9 | 5 | 178 |
|
| 50A 1 1/4 | 0 | 1 1/4 | 40 | 28 | 30,5 | 45 | 21 | 25,1 | 5 | 196 |
|
| 50 A 1 5/16 | 0 | 1 5/16 | 41,8 | 28 | 32,1 | 47 | 22 | 26,7 | 5 | 170 |
|
| 50A 1 3/8 | 0 | 1 3/8 | 46 | 28 | 33,7 | 50 | 23 | 29,2 | 5 | 232 |
|
| 50 A 1 7/16 | 0 | 1 7/16 | 49,4 | 31 | 34 | 54 | 26 | 33,1 | 5 | 320 |
|
| 50A 1 1/2 | 0 | 1 1/2 | 51 | 31 | 35 | 54 | 26 | 32,8 | 5 | 330 |
|
