Popis produktu

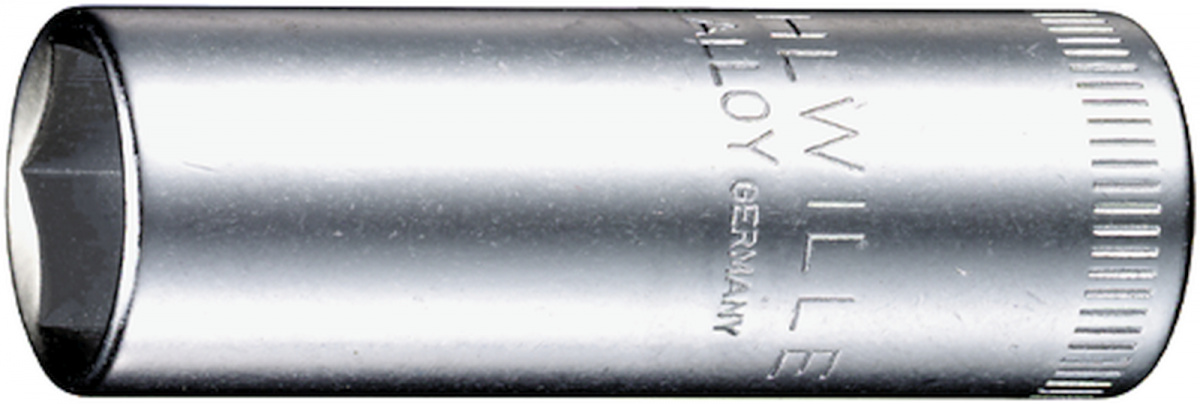

Nástrčná hlavice prodlouená, DIN 3124/ISO 2725-1, ASME B 107.5M, E DIN EN 3710, E DIN EN 3709 (zkuební hodnoty), HPQ®-ocel vysoké kvality, chromovaná.
Produktové číslo: 40L 8
Výrobce: Stahlwille
Specifikace
Varianty

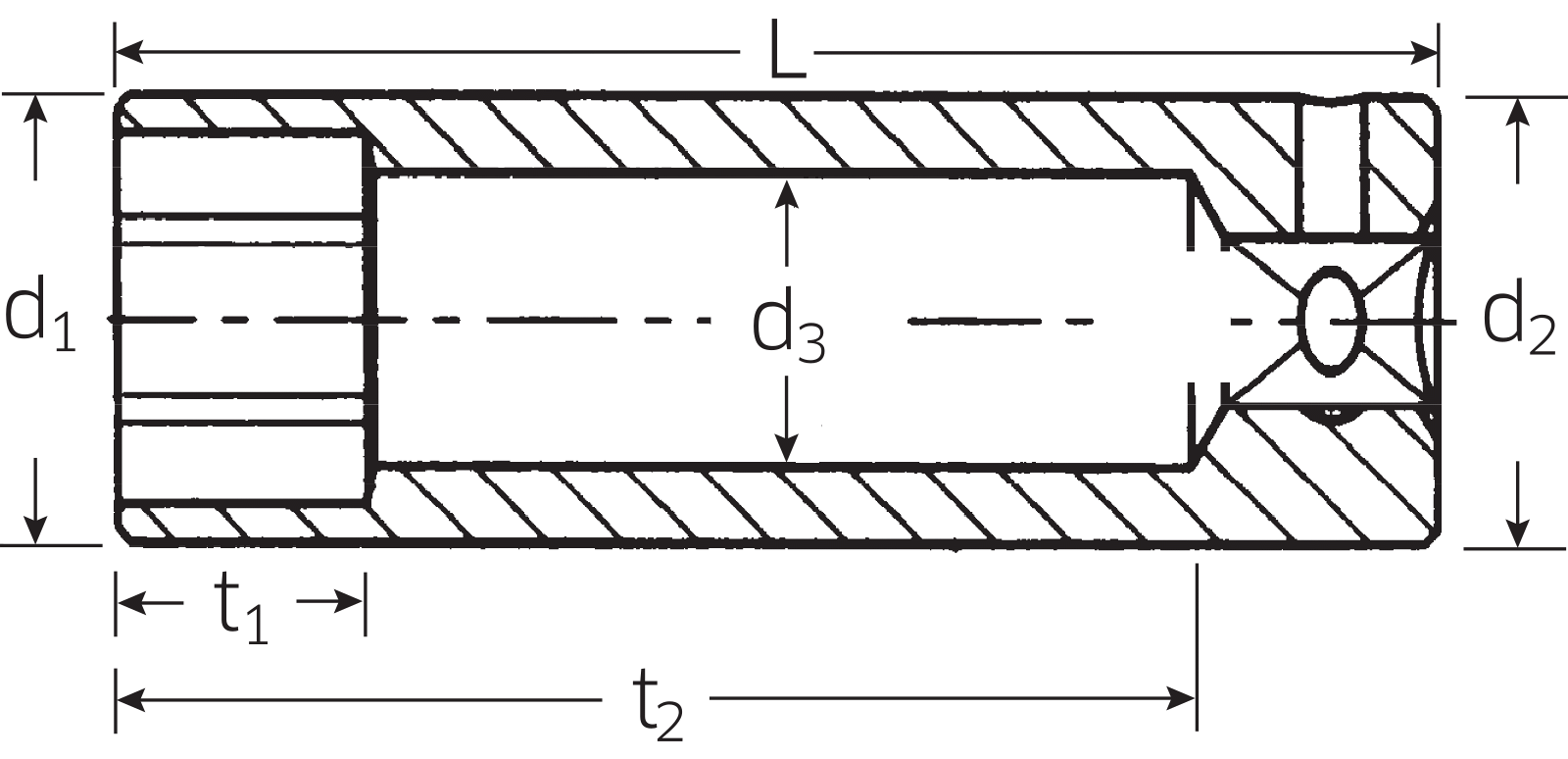

| Číslo | Skladem | A mm |
d1 mm |
d2 mm |
d3 mm |
L mm |
t1 mm |
t2 mm |
S |
R g |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 40L 4 | 1 | 4 | 6,7 | 10,7 | 3,2 | 50 | 3,5 | 42 | 10 | 14 |
|
| 40L 5 | 0 | 5 | 7,9 | 10,7 | 4 | 50 | 4,5 | 42 | 10 | 16 |
|
| 40L 6 | 0 | 6 | 9,2 | 10,7 | 5 | 50 | 6 | 42 | 10 | 18 |
|
| 40L 7 | 0 | 7 | 10,7 | 10,7 | 6 | 50 | 6,5 | 40,9 | 10 | 24 |
|
| 40L 8 | 0 | 8 | 11,6 | 11,6 | 7 | 50 | 8 | 40,1 | 10 | 27 |
|
| 40L 9 | 0 | 9 | 12,8 | 12,8 | 8 | 50 | 8 | 39,8 | 10 | 31 |
|
| 40L 10 | 0 | 10 | 14,3 | 14,3 | 9 | 50 | 9 | 41,9 | 10 | 38 |
|
| 40L 11 | 0 | 11 | 15,5 | 15,5 | 10 | 50 | 10,5 | 41,6 | 10 | 43 |
|
| 40L 12 | 0 | 12 | 16,5 | 16,5 | 11 | 50 | 12 | 41,3 | 10 | 49 |
|
| 40L 13 | 4 | 13 | 17,8 | 17,8 | 12 | 50 | 12 | 41 | 10 | 56 |
|
| 40L 3,2 | 0 | 3,2 | 5,6 | 10,7 | 2,5 | 50 | 2 | 37,5 | 10 | 11,5 |
|
| 40L 4,5 | 1 | 4,5 | 7,3 | 10,7 | 3,7 | 50 | 4 | 42 | 10 | 15 |
|
| 40L 5,5 | 0 | 5,5 | 8,5 | 10,7 | 4,5 | 50 | 6 | 42 | 10 | 17 |
|
