Popis produktu

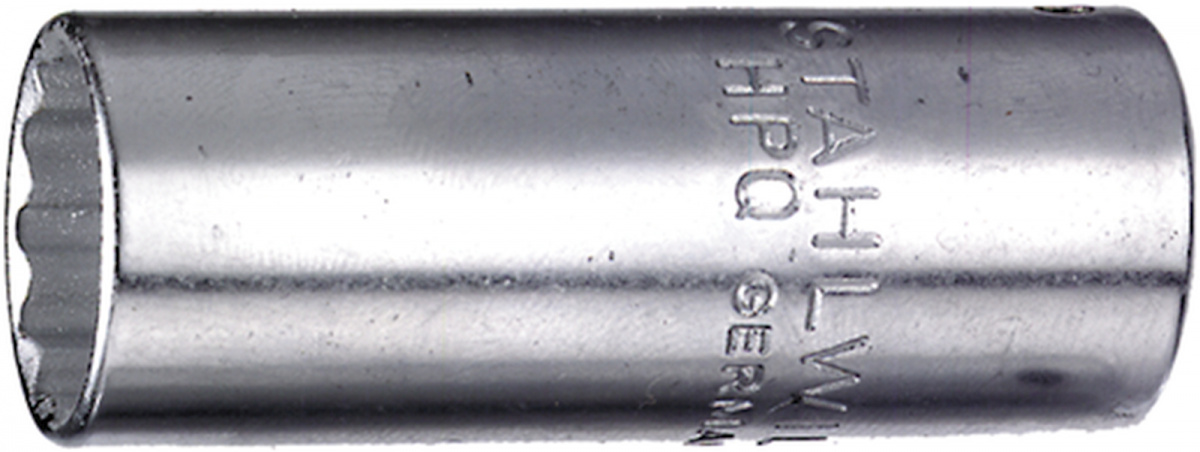

Nástrčná hlavice prodlouená, metrická: E DIN EN 3710, E DIN EN 3709, DIN 3124/ ISO 2725-1, ASME B 107.5M, americká: ASME B 107.1, Fed. Spec. GGG-W-641, SAE AS 954-E, HPQ®-ocel vysoké kvality, chromovaná.
Produktové číslo: 40DL 13
Výrobce: Stahlwille
Specifikace
Varianty

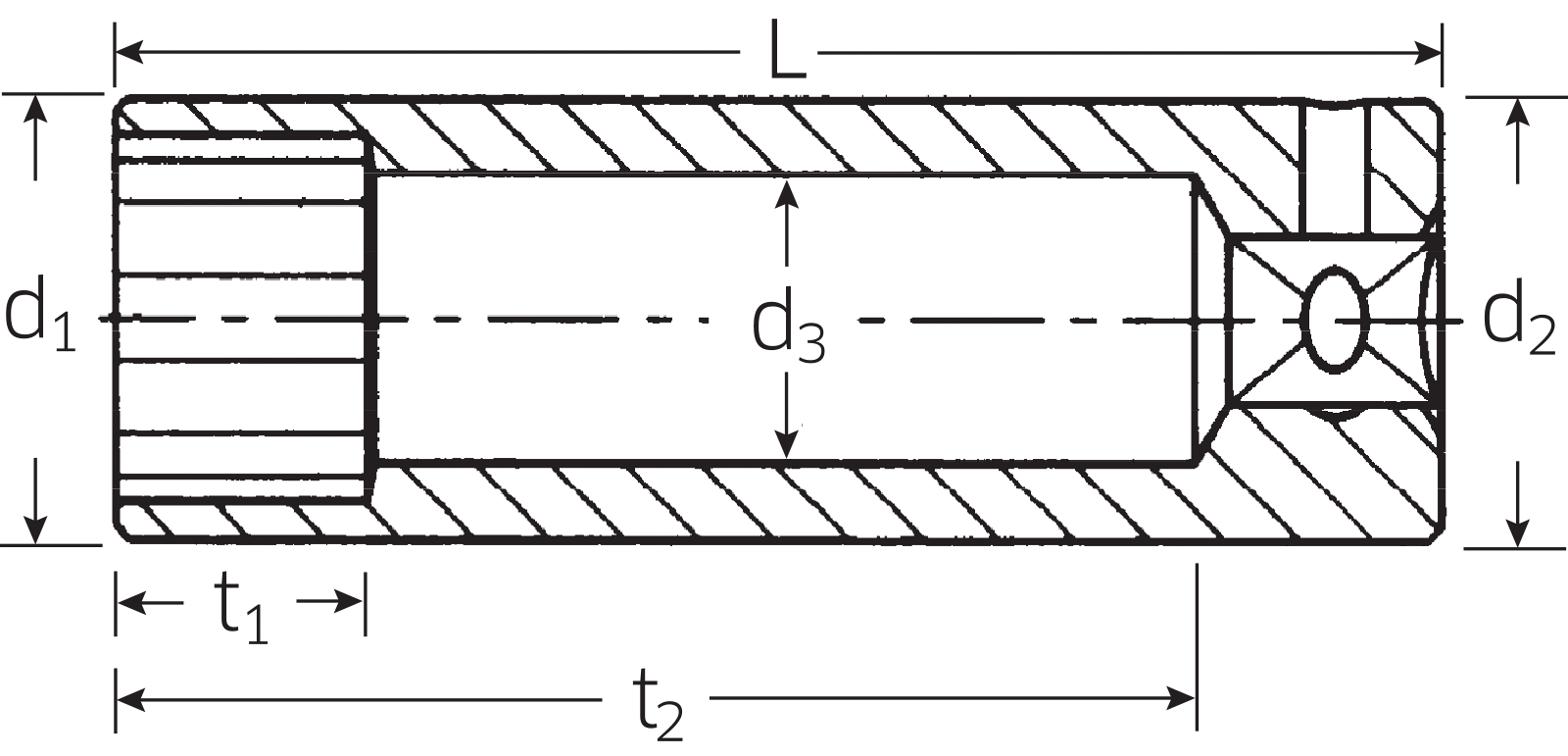

| Číslo | Skladem | A mm |
d1 mm |
d2 mm |
d3 mm |
L mm |
t1 mm |
t2 mm |
S |
R g |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 40DL 5 | 1 | 5 | 7,9 | 10,7 | 4 | 50 | 4,5 | 42 | 5 | 15 |
|
| 40DL 6 | 1 | 6 | 9,2 | 10,7 | 5 | 50 | 6 | 42 | 5 | 18 |
|
| 40DL 7 | 1 | 7 | 10,7 | 10,7 | 6 | 50 | 6,5 | 40,9 | 5 | 21 |
|
| 40DL 8 | 1 | 8 | 11,6 | 11,6 | 7 | 50 | 8 | 40,1 | 5 | 23 |
|
| 40DL 9 | 2 | 9 | 12,8 | 12,8 | 8 | 50 | 8 | 39,8 | 5 | 30 |
|
| 40DL 10 | 2 | 10 | 14,3 | 14,3 | 9 | 50 | 9 | 41,9 | 5 | 35 |
|
| 40DL 11 | 1 | 11 | 15,5 | 15,5 | 10 | 50 | 10,5 | 41,6 | 5 | 40 |
|
| 40DL 12 | 1 | 12 | 16,5 | 16,5 | 11 | 50 | 12 | 41,3 | 5 | 47 |
|
| 40DL 13 | 2 | 13 | 17,8 | 17,8 | 12 | 50 | 12 | 41 | 5 | 50 |
|
| 40DL 14 | 1 | 14 | 18,8 | 18,8 | 13 | 50 | 15 | 40,7 | 5 | 57 |
|
| 40DL 5,5 | 1 | 5,5 | 8,5 | 10,7 | 4,5 | 50 | 6 | 42 | 5 | 16 |
|
