Popis produktu

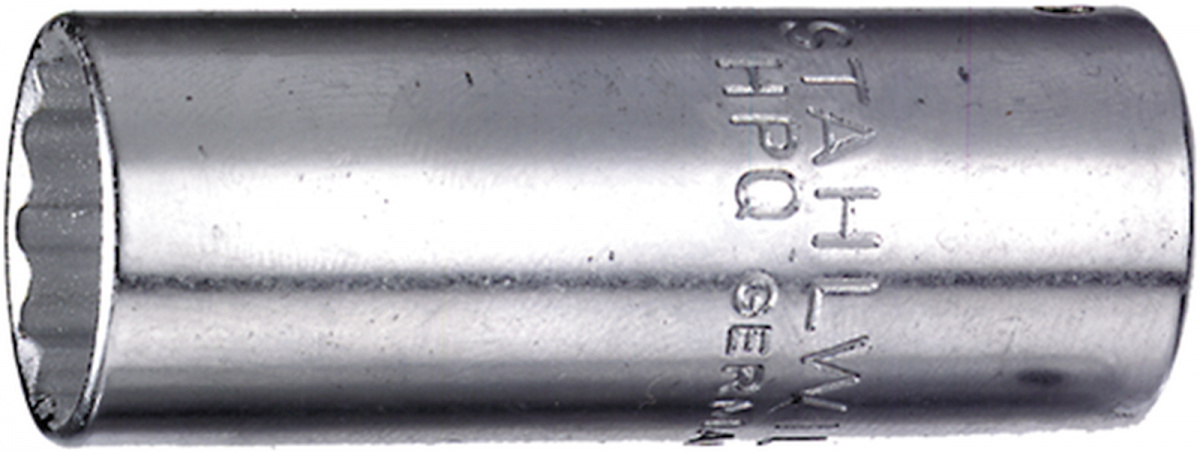

Nástrčná hlavice prodlouená, metrická: E DIN EN 3710, E DIN EN 3709, DIN 3124/ISO 2725-1, ASME B 107.5M, americká: ASME B 107.1, Fed. Spec. GGG-W-641, SAE AS 954-E, HPQ®-ocel vysoké kvallity, chromovaná.
Produktové číslo: 40ADL 9/16
Výrobce: Stahlwille
Specifikace
Varianty

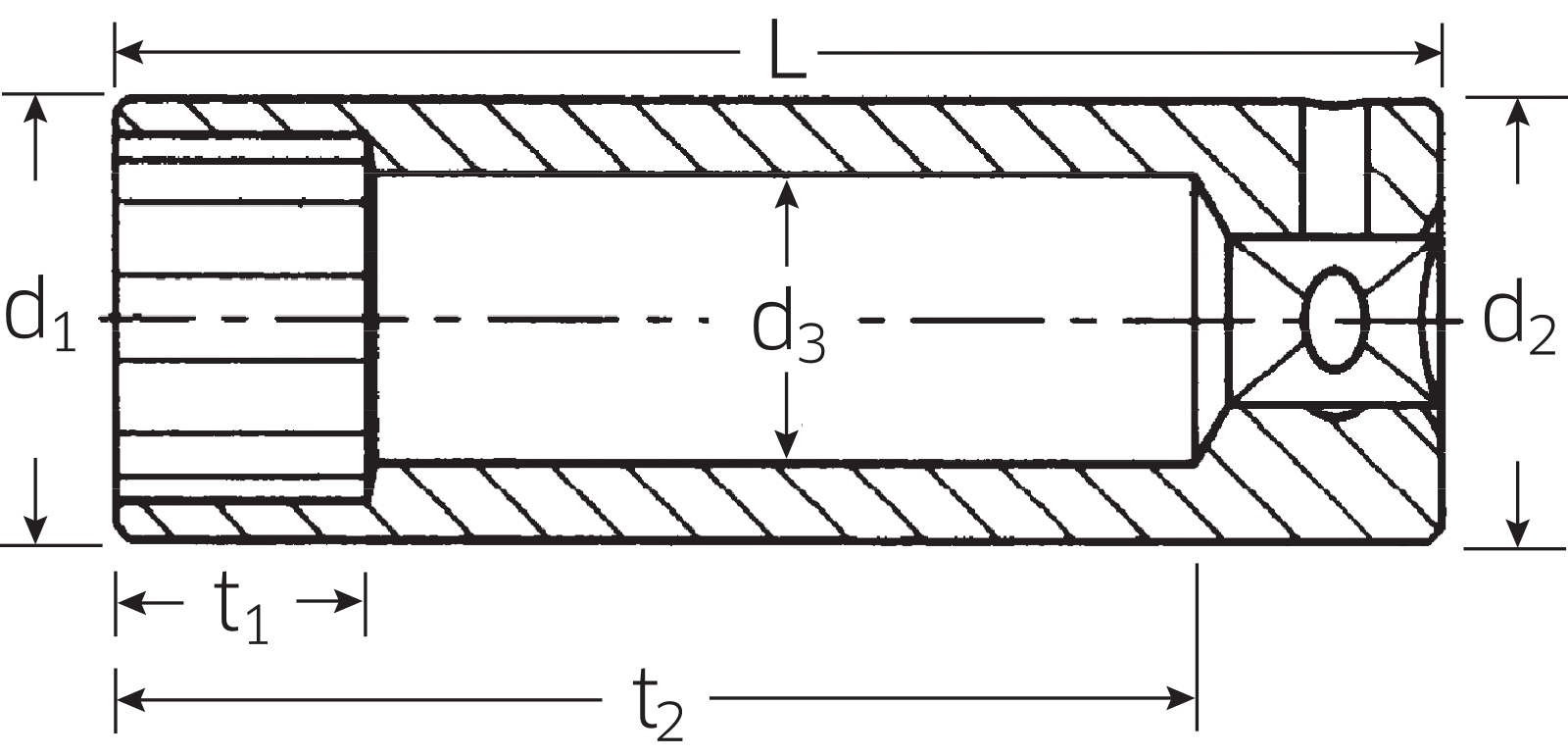

| Číslo | Skladem | A " |
d1 mm |
d2 mm |
d3 mm |
L mm |
t1 mm |
t2 mm |
S |
R g |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 40ADL 5/32 | 1 | 5/32 | 6,7 | 10,7 | 3,2 | 50 | 4,5 | 42 | 5 | 13 |
|
| 40ADL 3/16 | 1 | 3/16 | 7,6 | 10,7 | 4 | 50 | 4,5 | 42 | 5 | 15 |
|
| 40ADL 7/32 | 1 | 7/32 | 8,6 | 10,7 | 5 | 50 | 6 | 42 | 5 | 16 |
|
| 40ADL 1/4 | 1 | 1/4 | 9,4 | 10,7 | 5,2 | 50 | 6 | 42 | 5 | 19 |
|
| 40ADL 9/32 | 1 | 9/32 | 10,7 | 10,7 | 6,5 | 50 | 8 | 40,2 | 5 | 20 |
|
| 40ADL 5/16 | 1 | 5/16 | 11,6 | 11,6 | 7 | 50 | 8 | 40,1 | 5 | 24 |
|
| 40ADL 11/32 | 1 | 11/32 | 12,7 | 12,7 | 8,1 | 50 | 9 | 39,7 | 5 | 26 |
|
| 40ADL 3/8 | 1 | 3/8 | 13,7 | 13,7 | 8,3 | 50 | 9 | 39,7 | 5 | 33 |
|
| 40ADL 7/16 | 2 | 7/16 | 15,8 | 15,8 | 10 | 50 | 10,5 | 41,6 | 5 | 42 |
|
| 40ADL 1/2 | 1 | 1/2 | 17,3 | 17,3 | 11,5 | 50 | 12 | 41,1 | 5 | 44 |
|
| 40ADL 9/16 | 1 | 9/16 | 18,8 | 18,8 | 13,1 | 50 | 15 | 40,7 | 5 | 55 |
|
