Popis produktu

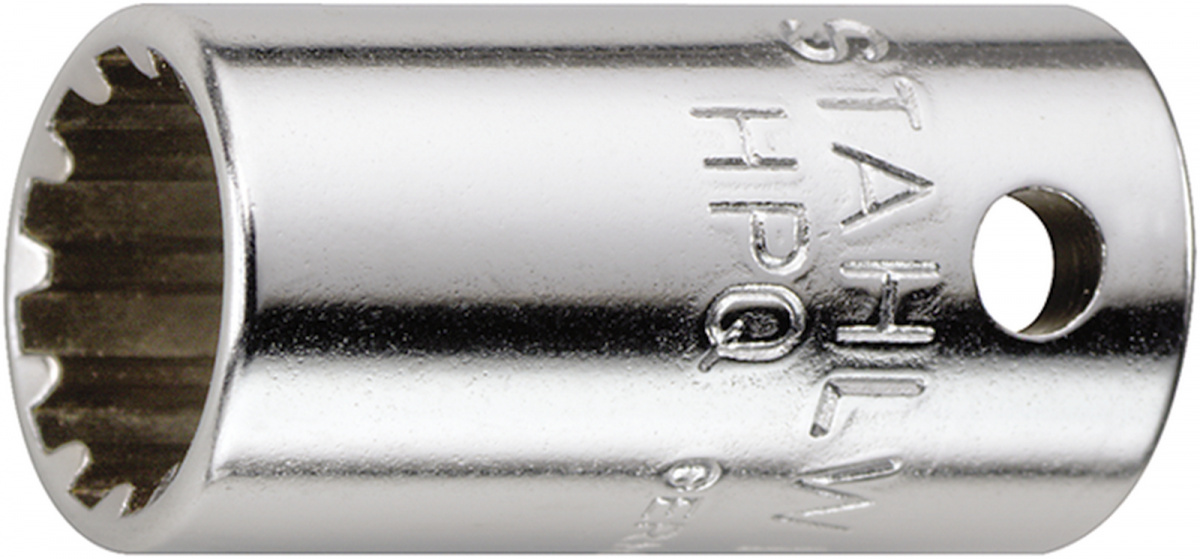

Nástrčná hlavice Spline-Drive MS-33787, MIL-W-8982, HPQ®-Ocel vysoké kvality, chromovaná.
Produktové číslo: 40A SP 10=5/16
Výrobce: Stahlwille
Specifikace
Varianty

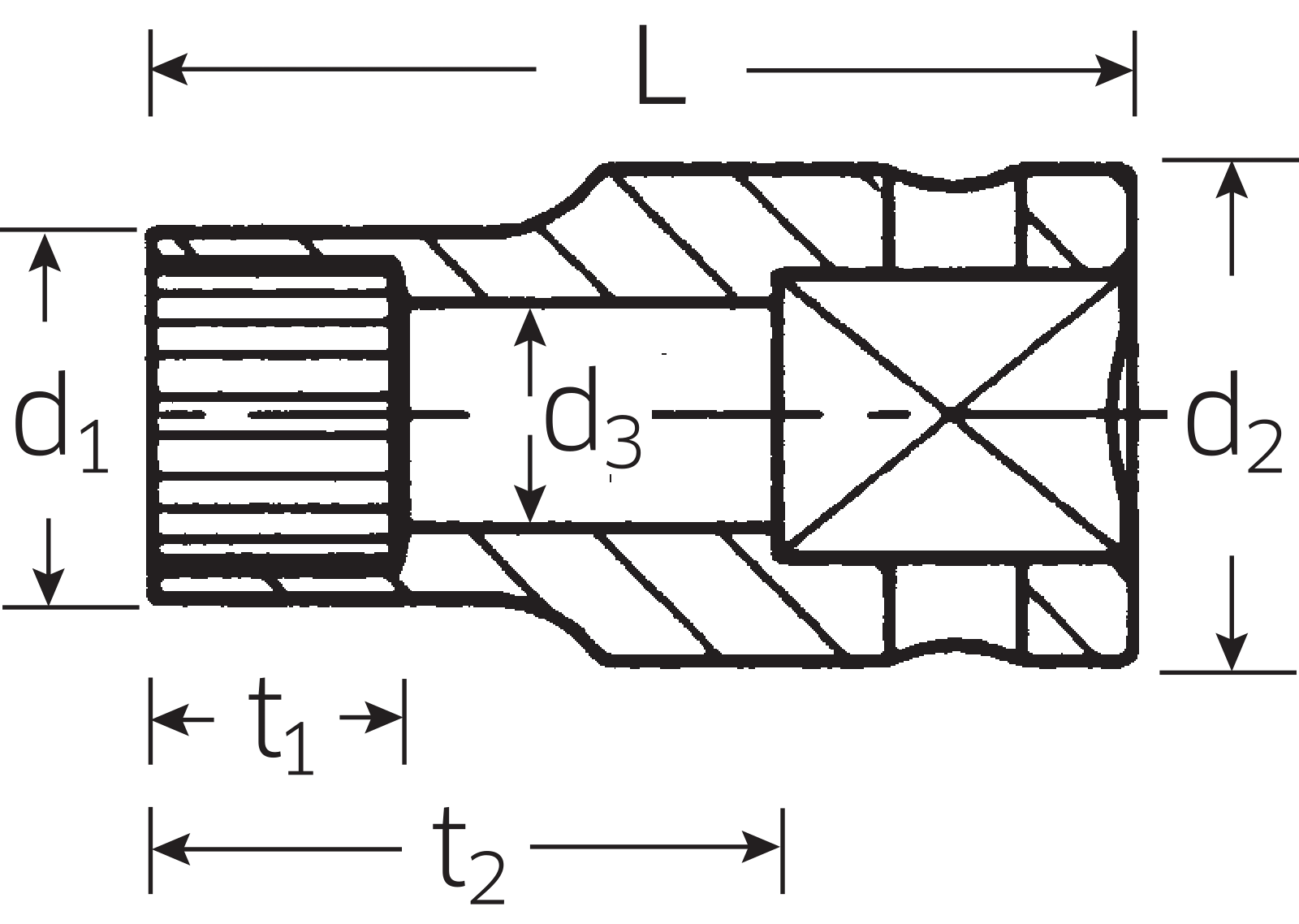

| Číslo | Skladem | DrákaVelikost | A " |
d1 mm |
d2 mm |
d3 mm |
L mm |
t1 mm |
t2 mm |
S |
R g |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40A SP 7=7/32 | 0 | 7 | 7/32 | 8,6 | 10,7 | 5 | 22,2 | 6 | 14,2 | 1 | 7 |
|
| 40A SP 8=1/4 | 0 | 8 | 1/4 | 9,5 | 10,7 | 5,6 | 22,2 | 7 | 14,2 | 1 | 10 |
|
| 40A SP 9=9/32 | 0 | 9 | 9/32 | 11,2 | 11,2 | 6,6 | 22,2 | 8 | 12,4 | 1 | 10 |
|
| 40A SP 10=5/16 | 0 | 10 | 5/16 | 11,6 | 11,6 | 7,1 | 22,2 | 8 | 12,2 | 1 | 12 |
|
| 40A SP 12=3/8 | 0 | 12 | 3/8 | 13,8 | 13,8 | 8,6 | 23 | 8,7 | 12,6 | 1 | 18 |
|
| 40A SP 14=7/16 | 0 | 14 | 7/16 | 15,7 | 15,7 | 10,4 | 25 | 10,7 | 14,1 | 1 | 24 |
|
