Popis produktu

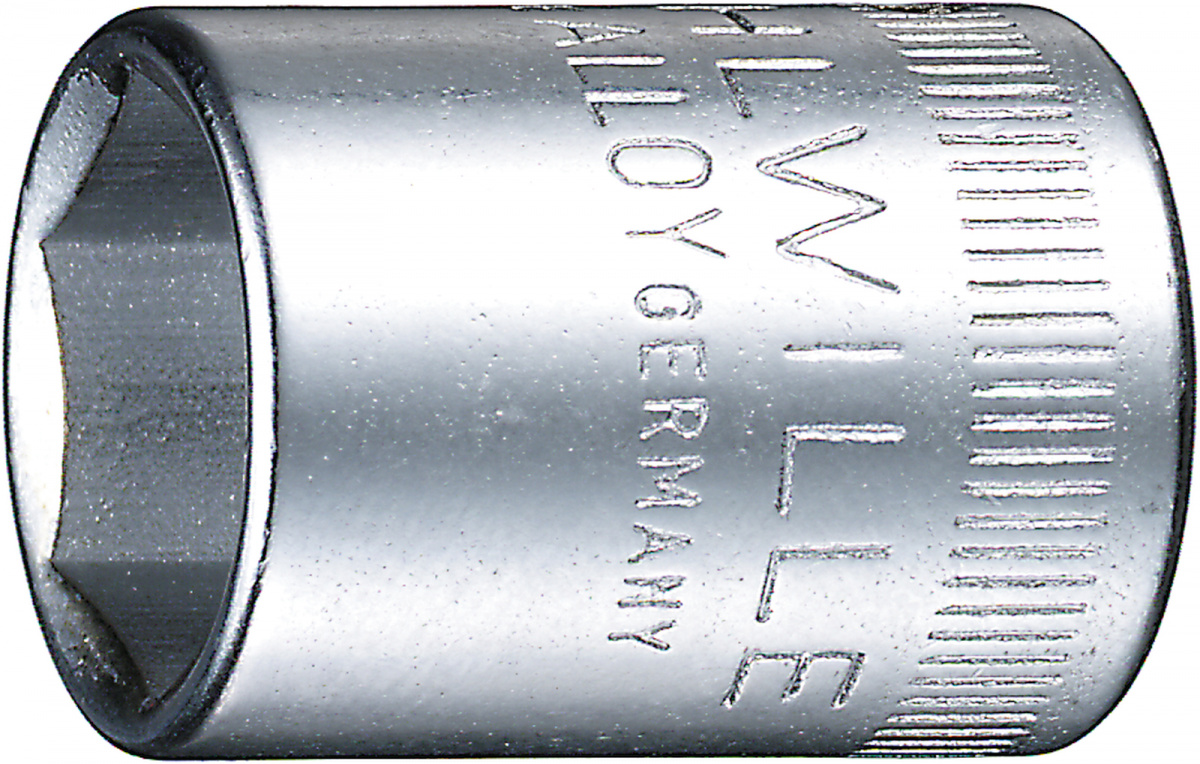

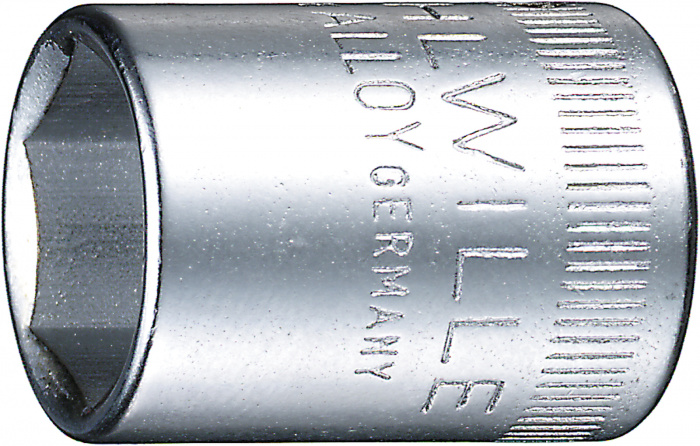

Nástrčná hlavice metrická: DIN 3124/ISO 2725-1, ASME B 107.5M, E DIN EN 3709 (zkuební hodnoty), americká: ASME B 107.1, Fed. Spec. GGG-W-641, SAE AS 954-E (zkuební hodnoty), HPQ® ocel vysoké kvality, chromovaná.
Produktové číslo: 40A 1/4
Výrobce: Stahlwille
Specifikace
Varianty

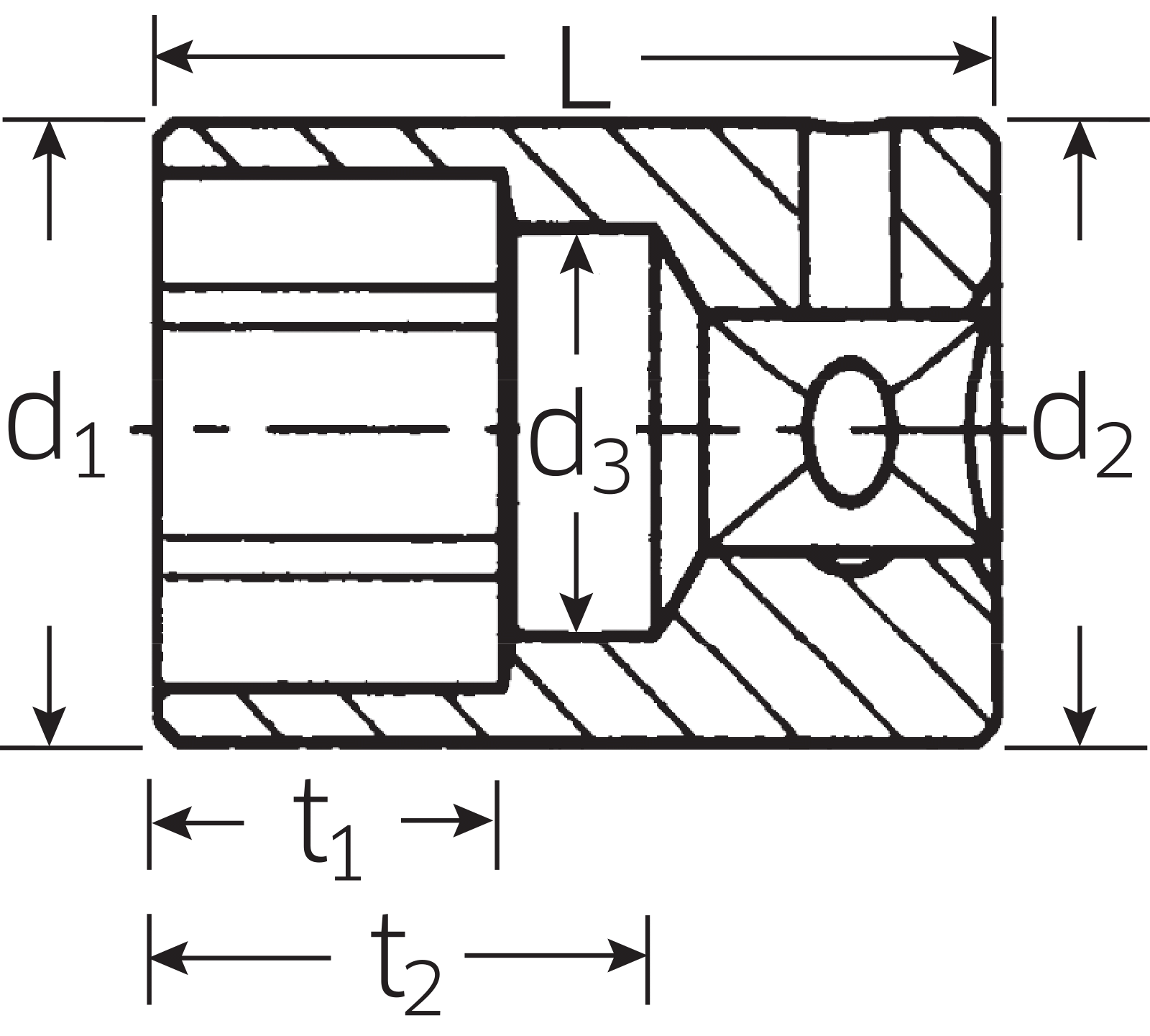

| Číslo | Skladem | A " |
d1 mm |
d2 mm |
d3 mm |
L mm |
t1 mm |
t2 mm |
S |
R g |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 40A 1/8 | 1 | 1/8 | 5,6 | 10,7 | 2,5 | 23 | 2 | 15 | 10 | 7 |
|
| 40A 5/32 | 0 | 5/32 | 6,7 | 10,7 | 3,2 | 23 | 3,5 | 15 | 10 | 9 |
|
| 40A 3/16 | 0 | 3/16 | 7,6 | 10,7 | 4 | 23 | 4,5 | 15 | 10 | 9 |
|
| 40A 7/32 | 0 | 7/32 | 8,6 | 10,7 | 5 | 23 | 6 | 15 | 10 | 9 |
|
| 40A 1/4 | 1 | 1/4 | 9,4 | 10,7 | 5,5 | 23 | 6 | 15 | 10 | 9 |
|
| 40A 9/32 | 0 | 9/32 | 10,7 | 10,7 | 6,6 | 23 | 6,5 | 13,2 | 10 | 10 |
|
| 40A 5/16 | 0 | 5/16 | 11,6 | 11,6 | 7 | 23 | 8 | 13,1 | 10 | 12 |
|
| 40A 11/32 | 0 | 11/32 | 12,7 | 12,7 | 8,1 | 23 | 8 | 13,3 | 10 | 14 |
|
| 40A 3/8 | 0 | 3/8 | 13,7 | 13,7 | 8,3 | 23 | 8 | 13,3 | 10 | 16 |
|
| 40A 7/16 | 0 | 7/16 | 15,8 | 15,8 | 10 | 23 | 9 | 14,6 | 10 | 21 |
|
| 40A 1/2 | 0 | 1/2 | 17,3 | 17,3 | 11,5 | 23 | 9,5 | 14,1 | 10 | 27 |
|
| 40A 9/16 | 3 | 9/16 | 18,8 | 18,8 | 13,1 | 24 | 10 | 14,7 | 10 | 31 |
|
