Popis produktu

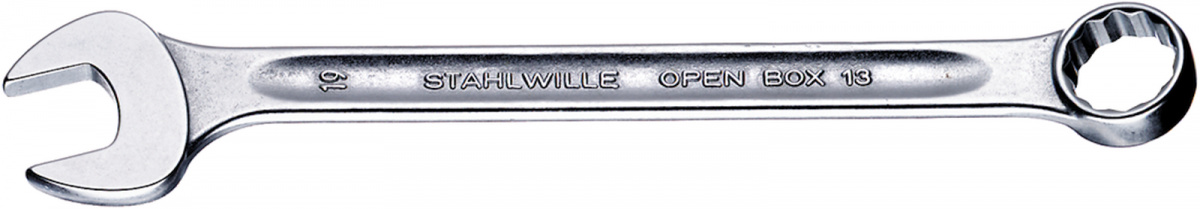

Očkoplochý klíč OPEN-BOX DIN 3113 Tvar A/ISO 7738 Tvar A (metrické rozměry), chromem legovaná ocel, chromovaná.
Produktové číslo: 13A 3/16
Výrobce: Stahlwille
Specifikace
Varianty

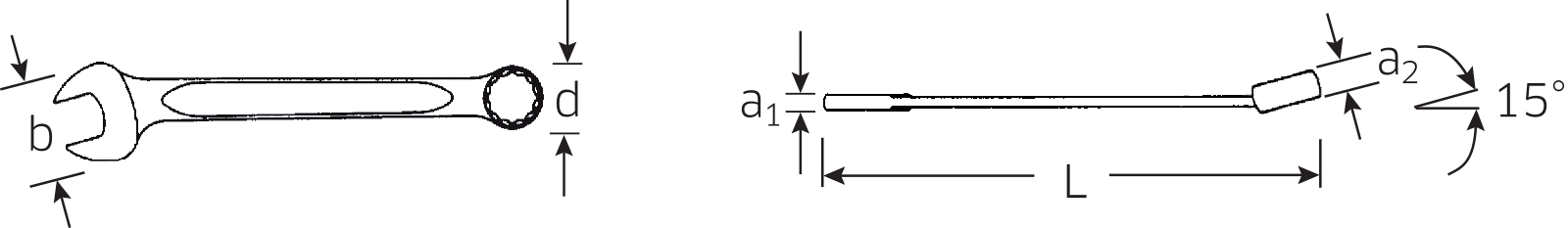

| Číslo | Skladem | A " |
L mm |
b mm |
d mm |
a1 mm |
a2 mm |
S |
R g |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 13A 3/16 | 4 | 3/16 | 95 | 14 | 9,8 | 3 | 3,2 | 5 | 10 |
|
| 13A 13/64 | 0 | 13/64 | 95 | 14 | 9,8 | 3 | 3,2 | 5 | 10 |
|
| 13A 7/32 | 0 | 7/32 | 95 | 14 | 9,8 | 3 | 3,2 | 5 | 10 |
|
| 13A 15/64 | 0 | 15/64 | 95 | 14 | 9,8 | 3 | 3,2 | 5 | 9 |
|
| 13A 1/4 | 0 | 1/4 | 105 | 15,5 | 10,2 | 3,6 | 6 | 10 | 14 |
|
| 13A 9/32 | 0 | 9/32 | 110 | 17 | 11,3 | 3,9 | 6 | 10 | 17 |
|
| 13A 5/16 | 1 | 5/16 | 115 | 18 | 12,4 | 4,2 | 7 | 10 | 20 |
|
| 13A 11/32 | 0 | 11/32 | 120 | 21 | 13,4 | 4,5 | 7 | 10 | 26 |
|
| 13A 3/8 | 3 | 3/8 | 125 | 23 | 14,3 | 4,8 | 7 | 10 | 32 |
|
| 13A 7/16 | 3 | 7/16 | 135 | 26 | 16,4 | 4,8 | 8 | 10 | 41 |
|
| 13A 1/2 | 0 | 1/2 | 160 | 30 | 18,8 | 5,3 | 8,5 | 10 | 57 |
|
| 13A 9/16 | 0 | 9/16 | 165 | 32 | 20,6 | 5,3 | 8,5 | 10 | 68 |
|
| 13A 19/32 | 0 | 19/32 | 170 | 35 | 21,9 | 5,3 | 8,5 | 10 | 74 |
|
| 13A 5/8 | 0 | 5/8 | 180 | 37 | 23,2 | 5,8 | 10 | 10 | 88 |
|
| 13A 11/16 | 0 | 11/16 | 200 | 40 | 25,3 | 6,7 | 11,5 | 10 | 116 |
|
| 13A 3/4 | 0 | 3/4 | 230 | 42 | 27,5 | 6,7 | 11,5 | 10 | 144 |
|
| 13A 25/32 | 0 | 25/32 | 235 | 45 | 29 | 7 | 13 | 5 | 175 |
|
| 13A 13/16 | 0 | 13/16 | 260 | 47 | 30 | 7,3 | 13 | 5 | 204 |
|
| 13A 7/8 | 0 | 7/8 | 260 | 49 | 31,8 | 7,3 | 13 | 5 | 217 |
|
| 13A 15/16 | 0 | 15/16 | 280 | 53 | 34,9 | 7,8 | 14 | 5 | 255 |
|
| 13A 1 | 0 | 1 | 300 | 55 | 37,2 | 8,4 | 14,5 | 5 | 286 |
|
| 13 A 1 1/16 | 0 | 1 1/16 | 300 | 60 | 39,2 | 8,4 | 14,5 | 5 | 327 |
|
| 13A 1 1/8 | 0 | 1 1/8 | 330 | 64 | 41,4 | 8,9 | 16 | 5 | 380 |
|
| 13 A 1 3/16 | 0 | 1 3/16 | 332 | 66 | 43,2 | 8,9 | 16,5 | 1 | 398 |
|
| 13A 1 1/4 | 0 | 1 1/4 | 360 | 70 | 45,8 | 9,4 | 16,5 | 5 | 504 |
|
| 13 A 1 5/16 | 0 | 1 5/16 | 450 | 74 | 47 | 9,6 | 17 | 1 | 617 |
|
| 13A 1 3/8 | 0 | 1 3/8 | 460 | 80 | 49,3 | 10 | 18 | 1 | 796 |
|
| 13A 1 7/16 | 0 | 1 7/16 | 461 | 80 | 51,4 | 10 | 18 | 1 | 770 |
|
| 13A 1 1/2 | 0 | 1 1/2 | 480 | 87 | 53,6 | 11 | 19 | 1 | 961 |
|
| 13A 1 5/8 | 0 | 1 5/8 | 480 | 88 | 58 | 11 | 19 | 1 | 1021 |
|
| 13A 1 13/16 | 1 | 1 13/16 | 500 | 94,5 | 65,3 | 13 | 20 | 1 | 1343 |
|
| 13A 1 7/8 | 0 | 1 7/8 | 530 | 103 | 68,4 | 14 | 21 | 1 | 1779 |
|
| 13A 2 | 0 | 2 | 530 | 103 | 74 | 14 | 21 | 1 | 1817 |
|
