Popis produktu

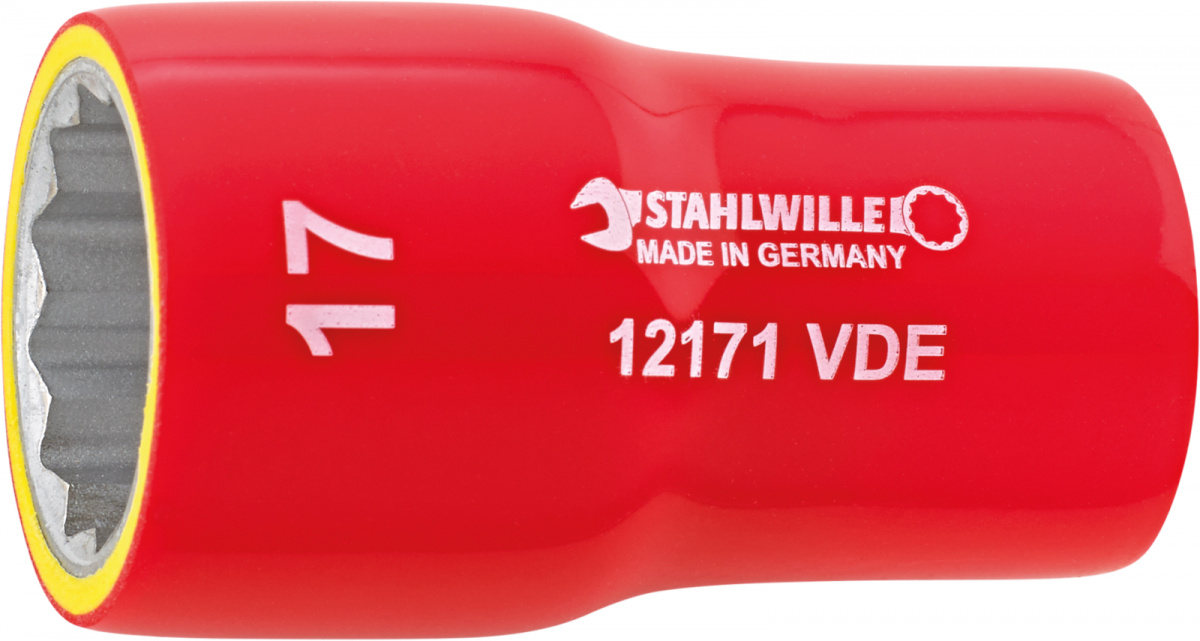

VDE sockets 3/8" HPQ® high performance steel, chrome plated VDE insulated up to 1000 V DIN EN 60900 [T AC/1000 V
Produktové číslo: 12171 VDE 13
Výrobce: Stahlwille
Specifikace
Varianty

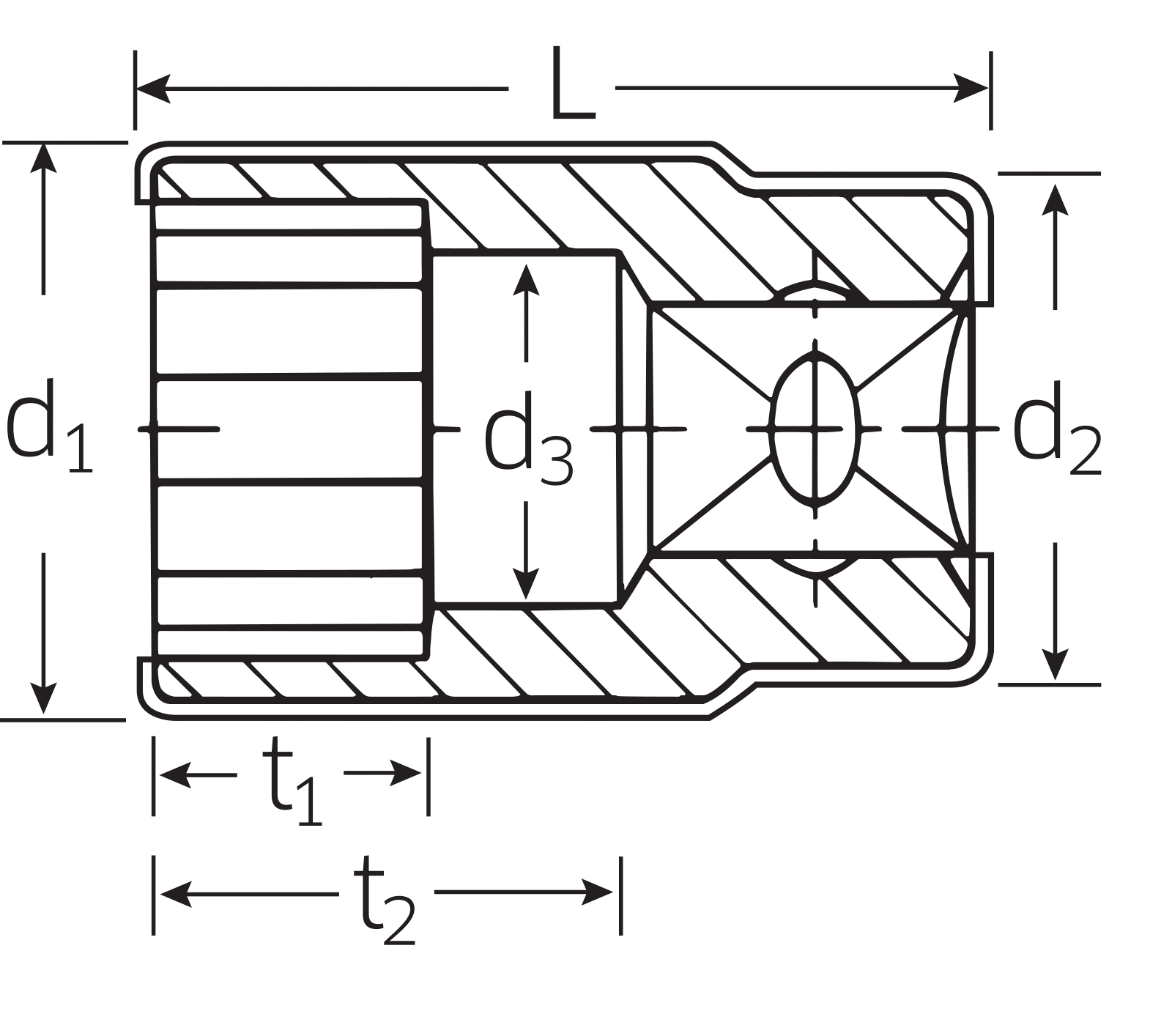

| Číslo | Skladem | A mm |
d1 mm |
d2 mm |
d3 mm |
L mm |
t1 mm |
t2 mm |
R g |
S |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 12171 VDE 7 | 0 | 7 | 15,5 | 21,5 | 6 | 42 | 6 | 12,5 | 24 | 1 |
|
| 12171 VDE 8 | 0 | 8 | 16,7 | 21,5 | 7 | 43 | 7 | 13,5 | 26 | 1 |
|
| 12171 VDE 9 | 0 | 9 | 18 | 21,5 | 8 | 43 | 7 | 13,5 | 28 | 1 |
|
| 12171 VDE 10 | 0 | 10 | 19,3 | 21,5 | 9 | 45 | 8,5 | 15,5 | 28 | 1 |
|
| 12171 VDE 11 | 0 | 11 | 20,6 | 21,5 | 10 | 45 | 8,5 | 13,7 | 32 | 1 |
|
| 12171 VDE 12 | 0 | 12 | 21,9 | 22,5 | 11 | 46 | 9,5 | 14,4 | 36 | 1 |
|
| 12171 VDE 13 | 0 | 13 | 23 | 22,5 | 12 | 48 | 11,5 | 16,1 | 36 | 1 |
|
| 12171 VDE 14 | 0 | 14 | 24,4 | 22,5 | 13 | 48 | 11,5 | 15,8 | 40 | 1 |
|
| 12171 VDE 16 | 0 | 16 | 26,7 | 24 | 15 | 49 | 13,5 | 18,9 | 48 | 1 |
|
| 12171 VDE 17 | 0 | 17 | 28 | 24 | 16 | 49 | 12,5 | 18,6 | 54 | 1 |
|
| 12171 VDE 18 | 0 | 18 | 29,2 | 24 | 17 | 50 | 13,5 | 19,3 | 58 | 1 |
|
| 12171 VDE 19 | 0 | 19 | 30,2 | 24 | 18 | 50 | 13,5 | 19 | 62 | 1 |
|
| 12171 VDE 20 | 0 | 20 | 31,2 | 25 | 19 | 52 | 15,5 | 20,7 | 68 | 1 |
|
| 12171 VDE 22 | 0 | 22 | 33,7 | 26 | 21 | 53 | 17 | 21,2 | 78 | 1 |
|
